Глубина прокладки канализационной трубы: залегание в частном доме

Общие рекомендации СНиП

Глубина заглубления канализационных труб регулируется СНиП № 2.04.03-85. Изучая такое расположение, можно увидеть как общие, так и очень конкретные рекомендации по созданию внешнего водопровода. Ничего не должно попадать в землю из канализации.

Рекомендации СНиП:

• прокладывать трубы наружной канализации необходимо с учетом схем строительства населенных пунктов и расположения различных сетей в земле;
• Канализацию следует создавать с учетом схем, по которым монтируется водопровод и другие трубопроводы;
• При разработке проекта необходимо учитывать нагрузки, оказываемые на систему, а также их возможное увеличение.

Лучшим вариантом будет считаться вариант, при котором затрачивается минимальная сумма средств, но при этом обеспечивается стабильная и эффективная работа канализации в течение всего необходимого периода.

Также следует понимать, что глубина прокладки канализационных сетей зависит от характеристик грунта в конкретном регионе страны и уровня его промерзания. Например, в Москве и Подмосковье канализационный трубопровод в частном доме должен располагаться на глубине 1,4 м.

В рекомендациях СНиП указано, что выход трубы из дома должен быть на 30 см выше среднего уровня промерзания почвы на этом участке. Но при этом глубина расположения не должна быть меньше 70 см.

Для дома, расположенного в средней полосе, глубина может составлять 50 см при условии отсутствия на участке дорог и участков, которые нужно будет очистить от снега.

Трубы, которые располагаются снаружи частного дома, должны иметь сечение 15 см, а глубина канализационной системы — 110 см.

Формирование уклона для свободного стока

При прокладке трубопровода обязательно предусмотреть уклон к септику. По технологическим нормам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы диаметром 160 мм необходимо укладывать с уклоном 8 мм на метр проложенной линии.

При прокладке труб уклон рассчитывается на один метр трубопровода. На рисунке показано, насколько должна быть разница между сторонами труб разного диаметра

Наличие уклона — определяющий параметр для правильного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет система канализации.

Полное отсутствие уклона, а также чрезмерный уклон трубопровода приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что приведет к засорам.

Во втором случае жидкость будет двигаться слишком быстро, что в конечном итоге снизит ее пропускную способность, а отходы останутся в трубе, что также приведет к засорению и дальнейшему захоронению трубопровода.

Уклон трубопровода всегда должен быть направлен от выхода из жилого дома в септик. Это условие особенно важно при использовании безнапорной канализации, которой часто обустраивают частные жилые дома

Проверить уровень уклона всей траншеи можно с помощью специального прибора — уровня. Если устройство отсутствует в хозяйстве, уклон проверяют с помощью строительного уровня.

Процедура:

1. В начале и в конце ямы вставляются шпильки, к которым привязан шнур.
2. К одному концу веревки прикладывают строительный уровень и корректируют горизонт.
3. Высота траншеи измеряется с обеих сторон кабеля.
4. Выполняются простые математические вычисления.

Например, общая длина траншеи составляет 50 м и используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована — полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Подробная технология расчета уклона канализации описана в этой статье.

Если участок имеет естественный уклон, превышающий рекомендуемые нормы, возможна прокладка канализации с несколькими вертикальными пересечениями. В этом случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На крутых склонах трубопровод можно прокладывать постепенно. Если угол наклона немного превышает нормы, ограничиваются вертикальным переходом (+)

Другой вариант — на выходе из дома уложить вертикальную трубу на значительную глубину, а уже от нее проложить трубопровод с нужным уклоном. В этом случае глубина траншеи будет больше, чем при кладке первым способом.

Для этих же целей можно использовать капельницу, в которой сточные воды плавно стекают на нижний уровень трубопровода.

Состав наружной системы коммуникаций

Прежде чем определиться — на какую глубину закапывать канализационную трубу, необходимо определиться с конструкцией наружной водосточной системы.

На дачном участке прокладывается устройство отвода хозяйственно-бытовых сточных вод и отвода дождевой воды. В последнем случае специальные замеры проводятся со значительной площадью самого грунта и размерами кровли грунтовых конструкций. Этим требованиям удовлетворяют земельные участки площадью более 10-15 соток со строительными конструкциями 100-150 м².

Глубина заложения канализации для частного дома

Перед тем как приступить к установке канализационных труб в частном доме, например, на даче, необходимо предварительно разработать чертежи планировки и нарисовать схему прокладки.

Такие материалы помогут правильно установить сантехнические изделия, рассчитать правильный уклон труб и сделать смету материалов, необходимых для работы.

Система, созданная по чертежам, будет работать без перебоев и в случае засора ее можно будет быстро устранить.

Совет

Статья написана специально для тех, кто занимается строительством и монтажом систем канализации. Строители смогут на основании следующего текста составить схему канализации для отдельного дома. Приведены примеры расчета внешних и внутренних систем для установки канализационных труб.

Мастера смогут рассчитать, на какую глубину закопать канализационную трубу. Можно будет рассчитать расходные материалы, необходимые для устройства автономной канализации, которая прокладывается самостоятельно как внутри, так и вокруг дома.

Внутренняя схема

Разработку схемы нужно начинать с самой дальней сантехники, установленной на последнем этаже. Проведенные горизонтальные линии обязательно должны доходить до вертикали. Чтобы сэкономить материалы для работы, сантехнические устройства размещают в разных плоскостях, но сохраняя одну вертикаль.

В систему бытовой канализации входят:

• Гидрозатвор, предохраняющий помещение от попадания неприятных запахов;
• Трубы, по которым стоки попадают во внешнюю систему;
• Круглый;
• Футболки;
• Хомуты, поддерживающие трубы и создающие определенный уклон;
• Центральный лифт

При установке канализационной системы очень важно следить за переходом труб. Он не должен переходить от большего диаметра к меньшему. Чтобы учесть такой нюанс, необходимо установить унитаз на макете на максимально близком расстоянии от стояка.

Внутреннее устройство системы включает несколько очень важных параметров:

• Количество этажей;
• Подвал;
• Количество сантехнических систем;
• Кол-во квартир.

очень важно определить глубину септика и его установку на дополнительные системы, например, на установленную насосную станцию.

Схема должна быть нарисована в определенном масштабе. Это поможет вам быстро разобраться в трубопроводах, когда вам потребуется устранить неполадки в аварийной ситуации.

Внешняя линия

Чтобы установить канализацию отдельно стоящего дома, необходимо провести черчение схемы с учетом окружающего ландшафта. Профессионалы рекомендуют размещать септик как можно ниже, а трубы должны иметь небольшой уклон.

Чтобы определить, какую систему очистки следует взять за основу, на какой глубине пролегают трубы, необходимо обратить внимание на следующие факторы:

• Грунтовые воды;
• Тип местности;
• Глубина промерзания.

Строительство наружной канализации обычно начинается с прокладки трубопровода от фундамента. Сточные воды необходимо отвести в созданную выгребную яму. Каждый виток трубки должен быть снабжен специальной доработкой в ​​виде переходника, снабженного крышкой. Через него можно легко убрать зазор.

Снаружи монтируется смотровая яма и устанавливается вентиляционный зонт.

Отвод вентиляционных труб осуществляется через стояк с установленной фановой трубой. Поскольку всегда будет очень сильный неприятный запах, такую ​​трубу следует устанавливать как можно дальше от окон или рядом с курильщиком.

запрещается совмещать фановую трубу с обычной вентиляционной шахтой. Зонт можно заменить специальным вакуумным клапаном, установленным в верхней части стояка. Помните, что это не имеет отношения к обратному клапану.

Виды резервуаров, их положительные и отрицательные стороны

Последней частью системы является резервуар, в котором происходит очистка. При отсутствии центрального коллектора, через который отводятся стоки, используются автономные установки.

Выгребная яма

Пожалуй, это самый дешевый вариант. Выкопать яму в нужном месте несложно. Однако он не всегда справляется с большими объемами сточных вод. Грязь может быть источником неприятного запаха грунтовых вод.

Септик

Такую конструкцию можно сделать из кирпича и залить бетоном. Также могут быть установлены стандартные железобетонные кольца. Если септик сделан хорошо, его можно использовать долгие годы, так как он очень прочный. Недостатком такой конструкции можно назвать длительный монтаж и большие финансовые вложения.

Автономная установка, промышленного типа

Конечно, такая конструкция всегда намного дороже, но все затраты полностью окупаются за счет скорости возведения и очень высокого качества. Такие установки будут работать долгое время практически без поломок.

Система биологической очистки

О такой системе смело можно сказать «самая дорогая». Для его работы необходимо обеспечить постоянное электроснабжение. Однако при этом обладает высокими характеристиками и отличается качественной очисткой.

Как выбирать место для приемника стоков, как рассчитать его параметры

Какой бы ни был тип ресивера, его объем обязательно должен соответствовать трем дневным нормам, которые потребляют все жители дома.

По установленным нормам человек потребляет 200 литров в сутки. Следовательно, объем ресивера должен быть равен 600 л. Если на очистном сооружении имеется несколько подключенных резервуаров, общий объем будет равен их общему выражению.

Расположение приемника зависит от нескольких требований.

Систему следует устанавливать в самой нижней точке участка, особенно при очень труднопроходимой местности.

Стандарты также устанавливают расстояния до особо важных объектов, они должны соответствовать принятым нормам:

• 50 метров — до водопровода;
• 5 метров — до дороги;
• 30 метров — до танка;
• 5 метров — до жилого помещения.

На какую глубину должны закладываться канализационные трубы

Технологические нормы (СНиП) устанавливают определенную глубину канализации в частном доме.

Для более точного определения этого значения необходимо ознакомиться с картой зоны.

Показывает глубину промерзания почвы в различных регионах нашей страны. Например, в Москве глубина канализационной трубы должна быть не менее 1,4 м. Для Сочи эта величина намного меньше — 0,8 метра.

Такие параметры учитывают особенности почвы при промерзании грунта. Если устанавливаются форсунки с сечением менее 500 мм, чем указано на карте, обязательно вычесть из этого значения 0,3 метра. При необходимости прокладки канализационных труб большого диаметра глубину укладки следует уменьшить на 0,5 метра.

На какую глубину закладывается канализационная труба около дома

В единых правилах указано, что выходящий из помещения патрубок необходимо располагать так, чтобы он поднимался примерно на 30 см над средней глубиной промерзания.

Глубина траншей должна превышать 70 см. Для средней полосы минимальная глубина канализации должна достигать 50 см. Этого вполне достаточно, если поблизости нет участка, который нужно очистить от снега, и нет проезжей части.

очень важно соответствовать последним требованиям, описанным выше. Дело в том, что давление машин может привести к разрыву трубопровода, а при большом скоплении снега труба просто промерзает.

Чтобы создать гравитационный поток сточных вод, нужно точно знать, какой уклон нужно сделать для канализационной трубы, особенно в частном доме.

Примечание

В принципе, можно спросить у соседей. Они прекрасно знают, насколько глубокая траншея. Они уже проложили такие трубы и протестировали систему. Поэтому их данные будут наиболее оптимальными, особенно на зиму.

В случае сомнений и трудностей при проведении подобных сантехнических работ следует обратиться к профессионалам. В таких компаниях работают высококвалифицированные специалисты с большим опытом работы и соответствующими инструментами. При отсутствии навыков для такой работы самостоятельные операции могут привести к материальному ущербу и дополнительным денежным затратам.

Глубина закладки и оптимальная величина наклона

Для труб диаметром 50 мм СНиП рекомендует делать уклон равным 3 см на метр прокладки.

Если сечение трубы достигает 100 мм, уклон можно уменьшить на один сантиметр. Чтобы канализационная система не забивалась и не происходило возможное «смазывание», рекомендуется увеличивать уклон примерно на полсантиметра на каждый метр проводки.

Такие же значения угла наклона соблюдаются при прокладке труб на участке возле дома. В фундамент устанавливается втулка. Его диаметр на 15 см больше, чем у основной трубы. Благодаря гильзе есть проход в наружную канализацию. Его монтируют выше значения промерзания почвы на 30 см.

Затем выкапывается траншея, обеспечивающая выход в септик. Примерная его глубина не должна быть больше одного метра.

Не следует закапывать канализационные трубы ниже существующего уровня промерзания. Его среднее значение не превышает 1,6 м. Такая работа будет очень невыгодной, так как нужно будет сделать большую глубину септика. Если выдерживается постоянный уклон около 4-5 м, могут образовываться грунтовые воды.

Подобные работы требуют дополнительных финансовых вложений, так как необходима установка дополнительных бетонных колец и специальных высокопрочных гофрированных труб. Они отлично выдерживают давление водостока, не деформируются при большой массе грунта.

Нормальная температура слива всегда выше комнатной, поэтому трубы не замерзают. Иногда их утепляют теплоизоляцией или прокладывают нагревательный кабель.

Методика расчета глубины пролегания трубы, соединенной с накопительным резервуаром

Размер отвода трубы в помещении увеличивается на длину внешней линии, умноженную на коэффициент, значение которого выбирается исходя из диаметра трубы:

• D 50 мм — 0,03;
• D 110 мм — 0,02;
• D 160 мм — 0,008;
• D 200 мм — 0,007;

Расчет ведется по формуле:

h2 = h1 + l * k + g,

h2 — глубина точки, из которой происходит выход и подключение к накопительному резервуару;

h1 — значение выхода из комнаты. Возьмите 1,4 м;

l — расстояние от фундамента до ямы для хранения. Обычно 10 метров.

k — коэффициент уклона канализационной трубы, всегда равный 0,02;

g — естественный уклон поверхности. Обычно он не превышает 0,3 м.

h2 = 1,4 + 10 * 0,02 + 0,3 = 1,9 м.

По данным расчета создается канализационная траншея.

Какие могут возникнуть проблемы при монтаже ассенизационной системы, как их решить

В некоторых случаях глубина канализационной установки при установке в коттедже зависит от некоторых внешних факторов.

Бывает, что провести кладку просто невозможно или требует огромных финансовых затрат. Одной из причин считается скала, расположенная между домом и колодцем. В такой ситуации сделать стандартную траншею невозможно, так как грунт имеет очень сложную структуру.

Единственный выход из этой ситуации — теплоизоляция труб. Перед тем, как приступить к монтажу конструкции, необходимо обернуть трубопровод несколькими толстыми слоями утеплителя, а затем уложить его на глубину не более 30 см. Можно будет создать обогрев трубы, для чего это будет необходимо проложить греющий кабель под трубой.

Утепляем канализационные трубы

Надо сказать, что утеплитель значительно продлевает срок эксплуатации канализационных труб, особенно в зимний период вне зависимости от региона. Утеплитель — обычно пенополиуретан. Его оборачивают вокруг тюбика, а сверху накрывают полиэтиленовой пленкой. Такие трубы не боятся заморозков.

Если есть стыки или много кривых, очень важно их изолировать. Именно в этих местах всегда возникают трудности. В Европе для изоляции труб используется электрический кабель. Его укладывают по всей длине трубы.

В нашей стране в южных и центральных регионах труба укладывается в траншею глубиной один метр. На севере, где всегда очень холодно, глубина канализации еще больше. Такие трубы особенно нуждаются в теплоизоляции.

Важный

При прокладке канализационной трубы внутри дома выполняются некоторые дополнительные технологические операции. Вы можете создать большое количество кривых, все виды кривых.

По мнению профессионалов, злоупотреблять такими возможностями не стоит. Очень важно, чтобы система была как можно более простой. Это не займет много денег и починить будет намного проще.

Канализационная система внутри дома должна иметь естественный водосток. Идеальный вариант — проложить трубу прямо под полом. Если диаметры наружной и внутренней труб сильно различаются, можно использовать муфты. Лучше всего для таких целей подходит колено с углом 30 градусов. Это улучшит поток воды.

На какую глубину закапывать

Исходя из этого, глубина прокладки канализационной трубы зависит от климатических особенностей региона. Трубопровод должен иметь глубину не менее 70 сантиметров, но в большинстве регионов трубы располагаются на расстоянии 1,5 метра от поверхности.

В среднем глубина канализационной трубы в загородном доме должна составлять около 1 метра — так считают специалисты. В большинстве случаев этого достаточно, чтобы минимизировать риск замерзания и повреждения трубопровода.

Расчет глубины прокладки водоотвода

Чтобы произвести точные расчеты и определить окончательную отметку, на которой можно зарыть трубопровод, необходимо учитывать сразу несколько параметров:

• рекомендуемая глубина канализационной сети в регионе;
• высота септика, в том числе из бетонных колец или даже автомобильных покрышек;
• протяженность автомобильной дороги от выхода из дома до приемника;
• наклон коллектора.

Для примера возьмем центральную зону России, для которой рекомендуемая глубина закладки коллектора колеблется в пределах 80-120 см. При этом у нас высота септика у нас составляет 1,5 м. Общая длина трассы — 15 метров. Здесь учтем, что рекомендуемый уклон для безнапорных сточных вод составляет 0,8-1 см на погонный метр (для труб сечением 220 мм). От точки выхода из дома до септика коллектор углубится на 15 см. Это означает, что от выхода из коттеджа вырыта траншея на глубину 80 см, а конечная точка канала уже пройдена составила около 95 см.

Если в силу особенностей рельефа невозможно соблюсти рекомендованную глубину на одном из участков длины коллектора, эту часть труб необходимо тщательно утеплить. При укладке труб их необходимо надежно закрепить, чтобы со временем они не двигались под действием статических или динамических нагрузок.

Канаву под канализацию всегда выкапывают на 15-20 см глубже. Это место в будущем займет песчаная подушка под шоссе.

От чего зависит глубина закладывания труб

Показатель, на какую глубину необходимо копать грунт для прокладки канализационных труб, зависит от многих нюансов.

Выделяют четыре основных фактора, влияющих на прокладку канализационной системы:

• Состав почвы и геологические нюансы в выбранном регионе;
• Способ прокладки трубопровода — открытый или в лотках;
• Уровень промерзания почвы в холодное время года;
• Выбранный вариант канализации — самотечный или напорный.

При необходимости канализационные трубы можно утеплить

Кстати, если в регионе возможны критические холода, рекомендуется увеличить глубину труб на 30% от рекомендуемого значения по СНиП.

также необходимо учитывать сечение используемых труб. Если они имеют диаметр 50 см, их необходимо укладывать на глубину 30 см, а в случае большего сечения — на расстоянии не менее 50 см.

Определяемся с типом очистного сооружения

Очистные сооружения для частного дома оборудуют в виде простой бездонной выгребной ямы или герметичного резервуара для сточных вод. Однокамерный септик с обработкой почвы или двухкамерный септик с фильтрующим колодцем может улучшить фильтрацию сточных вод. Возможен вариант конструкции из трех камер с фильтрующим полем, а также с применением биофильтра и системы подачи воздуха.

Однокамерный септик, по сути, представляет собой выгребную яму с дренажным слоем. На дно колодца насыпают щебень или щебень, смешанный с песком. Проходя через фильтрующий слой, жидкие фракции отходов очищаются перед попаданием в почву. Через время дренажный слой нужно заменить, так как на нем оседают илистые отложения. Однокамерный септик подойдет для частного дома с небольшим объемом сточных вод.

Двухкамерный септик состоит из накопительной емкости и фильтрующего колодца, которые соединены переливной трубой. В чашке частично осветляются каловые массы, затем они попадают в шахту с дренажным слоем на дне. Они проникают в почву, когда уже достаточно чисты.

Двухкамерный септик — популярный вариант канализации для частного дома, так как не требует больших финансовых затрат на свое оборудование и эффективно работает. Установка септика с двумя и более камерами, а также поля фильтрации практически исключает возможность загрязнения окружающей среды. Когда частично осветленные сточные воды оседают в первом резервуаре, они перетекают через сливную трубу в следующую камеру с анаэробными бактериями, которые разлагают органические остатки. О том, как сделать септик своими руками из отходов, читайте в статье «Ямка автомобильных покрышек своими руками: канализация в частном доме, на даче и в бане».

Пройдя последовательно все секции, сточные воды попадают в поле фильтрации, которое представляет собой подземную площадку площадью около тридцати квадратных метров, где происходит окончательная очистка грунта. Если на участке есть свободное место, такой способ организации канализационной системы является оптимальным.

Септик с биофильтром — это станция глубокой очистки канализации. В принципе, он аналогичен очистной установке с полем фильтрации, только в этом случае он заменен водоотделителем и анаэробными бактериями, введенными на выходе из переливного патрубка в четвертой секции, которые очищают сточную воду примерно на девяносто процентов пять процентов. Эту воду можно использовать для технических нужд.

устанавливать станции глубокой очистки в частных домах с периодическим проживанием нерационально, так как если канализационную систему такой конструкции не использовать постоянно, погибают бактерии, разлагающие органические остатки. Кроме того, они довольно дорогие.

Выбор труб для устройства

Раньше при прокладке канализации применялись только металлические трубы — чугунные или стальные. На самом деле эти материалы, как никакие другие, подходят для укладки в землю. Они прочны, долговечны, доступны по цене и просты в установке.

Однако, помимо достоинств, у металлических конструкций есть и существенные недостатки. Недостатком стальных линий является возможность коррозии, а чугунные трубы тяжелые.

По прочности и долговечности чугунные трубы не имеют себе равных, этот материал может десятилетиями оставаться в земле, не теряя своих качеств, но из-за их тяжести прокладка водопровода становится намного сложнее

Определенную сложность представляет герметизация стыков чугунной трубы, а также ее внутренней поверхности, которая в силу природы материала никогда не будет идеально гладкой. Эта последняя характеристика влияет на скорость и качество движения отходов внутри него; со временем в трубке могут образоваться засоры.

Асбестоцементные трубы можно использовать для прокладки канализации. У них гладкая поверхность, что исключает возможность блоков, они просто соединяются с помощью специальных соединений, их вес намного меньше, чем у металлических конструкций.

Но у них есть и существенный недостаток — большая хрупкость, что затрудняет их транспортировку и штабелирование. Такой же хрупкостью обладают керамические трубы.

У железобетонных конструкций много преимуществ: они обладают исключительной прочностью, водостойкостью и морозостойкостью. Возможно изготовление железобетонных труб большого диаметра, которые невозможно изготовить из других материалов.

Но прокладка таких труб — большая проблема: из-за их большого веса необходимо использовать специальное оборудование, что не всегда целесообразно в индивидуальном хозяйстве.

Сегодня при устройстве систем канализации для частных домов часто используются полимерные трубы, которые при всей своей прочности имеют небольшой вес, что позволяет их прокладывать одним человеком. Они очень просты и легко соединяются с отличным уплотнением.

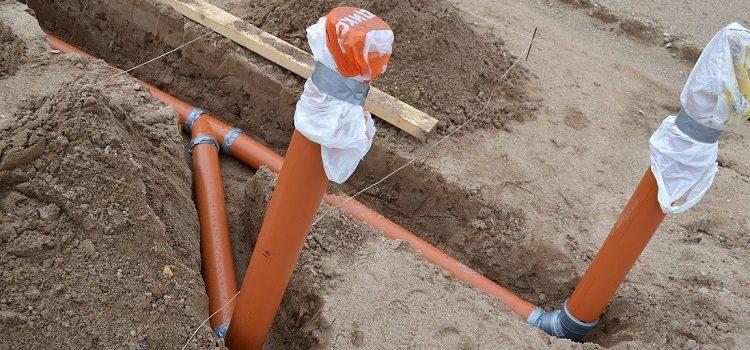

Полимерные трубы оранжевого цвета используются для обустройства наружной канализации. Они обладают большей прочностью, чем серые трубы, предназначенные для внутренней обвязки, а также обладают способностью выдерживать большие нагрузки

Полимерные трубы бывают трех типов: полипропиленовые, ПВХ или HDPE (полиэтилен низкого давления). Конструкции из ПВХ, помимо вышеперечисленных преимуществ, отличаются еще стойкостью к УФ-излучению и незначительным изменением параметров при перепадах температуры.

Однако канализационные трубы из ПВХ не выдерживают очень низких и очень высоких температур, а также могут деформироваться под действием механических нагрузок.

Канализация во время своей работы подвергается динамическим нагрузкам, которые лучше выдерживают гофрированные трубы. Даже при промерзании целостность линии не будет нарушена, но может произойти деформация ее стенок.

Диаметр труб выбирается исходя из количества установленного в доме сантехнического оборудования. Итак, для загородного коттеджа с двумя туалетами будет достаточно трубы 110 мм.

Если в жилом доме три и более туалета, то следует использовать трубу диаметром 160 мм.

Какие могут возникнуть проблемы при монтаже ассенизационной системы, как их решить

В некоторых случаях глубина канализационной установки при установке в коттедже зависит от некоторых внешних факторов.

Бывает, что провести кладку просто невозможно или требует огромных финансовых затрат. Одной из причин считается скала, расположенная между домом и колодцем. В такой ситуации сделать стандартную траншею невозможно, так как грунт имеет очень сложную структуру.

Единственный выход из этой ситуации — теплоизоляция труб. Перед тем, как приступить к монтажу конструкции, необходимо обернуть трубопровод несколькими толстыми слоями утеплителя, а затем уложить его на глубину не более 30 см. Можно будет создать обогрев трубы, для чего это будет необходимо проложить греющий кабель под трубой.

Глубина и уклон укладки канализации на выходе из дома

Глубина и уклон канализационных труб определяются нормативными документами. В СНиП установлено, что можно прокладывать канализацию на глубину до 70 см. При этом расстояние от уровня промерзания должно быть не менее 30 см.

В основном канализационный трубопровод предназначен для самотечного отвода бытовых отходов из загородного дома. Это становится возможным, если выдерживать небольшой уклон. Соответствующий нормативный документ предписывает, что для труб диаметром не более 50 мм требуется уклон 3 см на каждый метр длины. Если диаметр сечения больше, показатель меняется на 2 см. См. Также: «Какой должен быть уклон канализационной трубы и как его сделать».

При меньшем уклоне трубопровода перемещение бытовых отходов будет затруднено. Иначе слишком быстро. Первый вариант приведет к засорению труб с необходимостью регулярной чистки. А второе связано с быстрым выходом из строя трубопровода.

Для контроля уклона нужно использовать строительный уровень. Прокладка канализационной трубы в частном доме осуществляется таким образом, чтобы она плотно входила в землю. В противном случае на них будет ложиться большая нагрузка, поэтому канализация будет быстрее изнашиваться.

Если планируется наладить канализацию с перекачкой, то перекосить трубы нет необходимости. Это требуется только в случае естественного образования бытовых отходов.

Характеристики прочности труб

При покупке выбранные трубы должны соответствовать следующим характеристикам:

• они должны быть устойчивы к химическим веществам, грунтовым водам и другим агрессивным средам;
• термостойкость;
• устойчивость к механическим деформациям, в том числе к удлинению, расширению и повышенной нагрузке на них;
• изнутри коэффициент ползучести должен быть минимальным.

Эти требования также учитываются для применяемых фитингов для плотного соединения и стабилизации конструкции. Размеры труб зависят от назначения и самого проекта. Самый распространенный вариант канализационных труб — диаметром 11 см, но возможно использование диаметром 25 см и длиной до 3 м. Гофрированные трубы имеют сечение 21 см и двухслойную структуру.

Покупая изделия из ПВХ, следует обращать внимание на степень жесткости. Класс S подходит для глубокой работы. В теплых регионах применяют класс L, так как их глубина закладки не более 1 м, класс N применяют для более холодных регионов.

Факторы, влияющие на уровень прокладки трубопровода

Специалисты, которые будут заниматься проектом по развитию канализации в частном доме, должны учитывать несколько факторов

Специалисты, которые будут заниматься проектом по развитию канализационного коллектора в частном доме, должны учитывать несколько факторов, которые будут влиять на глубину прокладки труб. Эти:

• Климатические условия определенного региона. То есть здесь учитывается именно площадь промерзания грунта. Кроме того, если регион, где будет проложен трубопровод, зимой подвержен сильным морозам, уровень прокладки лучше увеличить, чем рекомендовано в СНиП, в среднем на 30.
• Способ прокладки трубопровода (с лотками или без).
• Состав грунта (заболоченный, песчаный, подверженный смещению или подъему и т.д.).
• Тип канализационной системы (гравитационная / самотечная или насосная).

Как определить глубину укладки трубы?

Самостоятельное строительство канализации требует учета многих факторов и ознакомления с теоретическим материалом, иначе серьезные ошибки приведут к преждевременному выходу системы из строя.

Септик или выгребная яма?

Конечная точка приема всех сточных вод — выгребная яма или септик. Глубина прокладки трубопровода зависит от их расположения. Первый вариант из-за неудобства использования рассматривать не имеет смысла. А выгребные ямы постепенно уходят в прошлое с появлением новых технологий. Самый удачный вариант — септик. Устанавливается внутри котлована, стены которого забетонированы, чтобы давление грунта не деформировало стенки емкости.

Глубина заглубления септика зависит от его модели, но по любому параметру не менее 1,5 м. Важным условием является удаленность агрегата от любого здания, которая составляет не менее 5 м. Еще один фактор, который необходимо учитывать во внимание принимается уклон трубопровода. По существующим нормам этот показатель составляет 2-3 см / 1 м. Зная место и глубину установки септика, определяется нижняя точка окончания канализационной системы. Самая высокая точка, то есть начало трубопровода, будет выходом из дома. Произведя несложные расчеты, можно определить будущую глубину кладки.,

Промерзание почвы

Один из важных факторов — уровень промерзания почвы. Здесь нужно обратиться в соответствующие органы, чтобы узнать показатель для определенной местности. Вы можете сделать это проще и найти в Интернете карту с этими обозначениями для каждого региона.

Обычно при строительстве бытовой канализации в южных регионах трубы заглубляют на глубину до 500 мм. Для центральных регионов с более холодной зимой глубина увеличивается до 700 мм. Но такие показатели допустимы, если над трубопроводом нет пешеходных дорожек, которые нужно расчищать от снега. Ведь, как известно, слой снега предотвращает попадание инея на землю. Определившись с максимальной глубиной промерзания, трубу нужно проложить чуть ниже этой точки.

Что делать, если невозможно заглубить трубопровод ниже уровня промерзания?

Часто ландшафт или наличие хозяйственных построек не позволяет разместить возле дома септик. На расстоянии до 15 м уже не удастся удержать промерзание глубины под землей на протяжении всего курса. Это связано с уклоном трубопровода. Несложно подсчитать, что по всем параметрам конечная точка возле септика будет на такой глубине, что придется копать на весь вылет стрелы экскаватора. А как далеко придется закопать сам септик?

глубоко вникать в систему нерационально из-за сложности выполняемых работ и будущего обслуживания самого септика. Кроме того, на большой глубине могут вскрыться слои грунтовых вод, которые сразу же затопят всю траншею и котлован. В таких ситуациях не обращают внимания на уровень промерзания, а кладут на удобную глубину. Далее необходимо произвести качественную изоляцию трубопровода.

Во многих регионах будет достаточно обернуть трубы утеплителем. В настоящее время многие материалы продаются в рулонах и оболочках. Главное, чтобы верх теплоизоляции был защищен гидроизоляцией от разрушения. Что ж, если зимы действительно суровые, домовладельцу придется нести расходы на покупку нагревательного кабеля. Прокладывается по трубопроводу под утеплителем. В сильные морозы отопление предотвратит замерзание стоков внутри системы.

Самое минимальное расстояние

Минимальная глубина расположения трубопровода, согласно СНиП, зависит от интенсивности и вида нагрузок, оказываемых на систему.

Если они достаточно высокие, трубопровод следует прокладывать на оптимальном расстоянии от поверхности земли 90 см.

Перед использованием канализации необходимо проверить на герметичность

правда, бывают ситуации, когда глубина должна быть меньше минимальной:

• В случае использования специального насосного оборудования для быстрой очистки водопровода от дренажной воды;
• При теплоизоляции отдельных участков труб с помощью земли — обычно подразумеваются небольшие клумбы или декоративные насыпи, гармонично вписывающиеся в ландшафт;
• Если конструкция имеет хороший уровень прочности, например, используют толстостенные чугунные или стальные трубы.

также необходимо помнить, что бытовая канализация, как правило, даже в морозы на выходе имеет достаточно высокую температуру (около +18 градусов). Таким образом, они не застревают на пути к конечному пункту назначения. Следовательно, можно немного уменьшить глубину заглубления водопроводных труб, когда расстояние между выпускным отверстием системы и коллектором не очень велико.

Если глубина канализационной сети меньше рекомендуемой, необходимо позаботиться о качественной теплоизоляции трубопровода и его защите от промерзания.

Глубина залегания труб внешней канализации

Важность выбора правильной глубины канализационной сети обусловлена ​​множеством факторов. Затем, когда трубопровод будет на уровне промерзания, стоки остынут, что приведет к закупорке. В результате пользоваться канализацией до отопления станет невозможно. Кроме того, минимальное количество подключений предотвращает перегрузку.

Также следует учитывать, что чем меньше поворотов вы сделаете во внешней системе отвода бытовых отходов, тем меньше вероятность того, что вам придется порвать трубы для их очистки. Ведь наличие изгибов напрямую влияет на расход трубопровода и скорость движения сточных вод. Но если избежать загибов невозможно, необходимо в месте стыка сделать колодец, который можно беспрепятственно осмотреть в любой момент.

В канализационной системе должно быть минимум поворотов и стыков

Самый простой способ организовать канализационную систему — использовать септик. Устанавливается в яме, вырытой возле дома. Кроме того, его удаленность от здания должна превышать 5 метров. А рекомендуемая глубина погружения септика в землю — полтора метра. Чтобы он не переливался грунтовыми водами и не разрушался под давлением грунта, в яме можно сделать бетонный саркофаг.

При расчете, на какой глубине необходимо заглубить канализационную трубу, учитывайте только глубину септика, а уровня промерзания грунта не хватит. Еще один немаловажный фактор — рельеф и структура земли, на которой построен дом.

Например, строительство можно вести на склоне. В этом случае было бы вполне логично сделать так, чтобы стоки канализации пошли вниз. Но сразу возникает вопрос: какой должна быть глубина прокладки канализационной трубы в частном доме? Ведь выполнить требование о соблюдении уклона в 2-3 см по всей длине трубопровода может быть просто невозможно. В этом случае вам нужно будет закопать трубу очень глубоко рядом с домом. Но, так или иначе, без раздачи или падения колодцев не обойтись. Они замедлят поток сточных вод на очистные сооружения.

Отводная яма снизит скорость движения сточных вод по канализационным трубам

Если не проводить расчеты, то очень скоро вам придется столкнуться с проблемой быстрого засорения дренажной системы или возникнет протечка из-за износа. Скорее всего, даже пластиковый колодец потребуется утеплить, чтобы можно было без проблем пользоваться канализационной системой в случае сильных холодов.

Узнать глубину, на которой земляная влага превращается в лед, можно по специальной карте. Называется она так: «Карта глубины промерзания почвы». Внимательно его изучив, вы определите, какова минимально допустимая глубина канализации в вашем регионе.

Для некоторых крупных городов Российской Федерации ниже представлена ​​сводная таблица глубины промерзания различных почв.

Таблица 1

Небольшой городок	Стандартная глубина промерзания, метры.
Грубые почвы	Средне-крупные пески	Мелкие и илистые пески	Почвы, глины
Летать	2.0	1,76	1,64	1,35
Санкт-Петербург	2,04	1,80	1,68	1,38
Нижний Новгород	2,20	1,94	1,81	1,49
Новгород	1,82	1,60	1,49	1,22
Владимир	2,12	1,87	1,75	1,44
