Теплоизоляция канализационных труб: материалы и методы

Утепление канализационной трубы в грунте: способы

Те отрезки труб, которые выходят из дома и находятся в непосредственной близости от поверхности земли, особенно подвержены риску замерзания. Этот фактор также следует учитывать на этапе строительства конструкции. Но прокладывать трубы ниже глубины промерзания грунта очень сложно, если значение этого параметра превышает один метр, и даже при высоком уровне грунтовых вод. В этом случае не обойтись без более дорогих методов утепления канализационной трубы в частном доме. Это включает:

• использование утеплителей из пенопласта;
• изоляция труб наружной канализации электрическими нагревательными кабелями;
• использование различных типов теплоизоляционных конструкций;
• комбинированные варианты.

Выбирая способ утепления канализационной трубы для наружной канализации, необходимо учитывать климатическую зону, в которой находится дом, и способ прокладки трубопровода.

Климатическая зона

Канализационная труба прокладывается без утепления рулонными материалами

В южных регионах нашей страны утеплять трубы не обязательно. Их достаточно уложить под землю на расчетную глубину, после чего засыпать трубопровод грунтом. Его часто оборачивают тонким утеплителем. Но, как показывает практика, такая изоляция — это еще одна трата денег.

В северных регионах изоляционная конструкция обязательно должна включать в себя толстый слой утеплителя (не менее 10 см) и защитный бокс.

Полезные советы. Прежде чем утеплить канализационную трубу в земле, не поленитесь и изучите как можно больше теплоизоляционных материалов. На сегодняшнем рынке можно найти те, которые выдерживают низкие температуры с меньшей толщиной. А это экономика трудовых и материальных ресурсов.

Метод прокладки трубопровода

При прокладке трубопровода в земле его теплоизоляция осуществляется путем заполнения траншеи керамзитом, асфальтом или другим подобным по свойствам материалом.

Утепление канализационной трубы засыпкой траншеи

Часто используются виды теплоизоляции в рулонах или пластинах. Но в последнем случае для них необходимо будет создать внешнюю защиту. Его можно сделать, сделав короб из шлакоблоков или кирпича, который необходимо гидроизолировать. Только тогда в зимнее время года в утепленных канализационных трубах не будут образовываться ледяные пробки канализации, что избавит владельца частного дома от лишних лишних затрат.

В каких случаях необходимо утеплять трубы?

На этапе строительства частного дома необходимо подумать об утеплении канализационных труб

При отсутствии утепления наружного канализационного трубопровода велика вероятность ремонта зимой. В сильные морозы трубы сразу промерзают и внутри них накапливается лед. На время использования канализации стоки наполняются, вся жидкость превращается в лед. В результате конструкция расширяется и возникает штрих. В качестве превентивной меры против сбоя системы вам необходимо сделать следующее:

• заглубить трубопровод на глубину меньше промерзания земли;
• утеплить специальным теплоизоляционным материалом;
• проложить систему отопления с помощью специального кабеля.

Мнение эксперта! Температура почвы в точке промерзания одинакова и колеблется от 10 до 12 градусов. Именно такой температурный режим позволяет системе работать без перебоев и замерзаний.

Также немаловажна изоляция вентиляционной системы канализационной системы. Как правило, испарение сточных вод имеет высокую влажность, и в процессе отстаивания на стенках трубы может образовываться лед. Это может привести к уменьшению просвета трубы и засорению системы вентиляции, и неприятные запахи начнут проникать в жилище жильцов. Чтобы не допустить подобных проблем, нужно знать, как утеплить трубы канализации в частном доме.

Как утеплить канализацию в частном доме

Если возникла необходимость утеплить канализационную пластиковую трубу в доме, можно использовать все вышеперечисленные материалы. С экономической точки зрения, простоты монтажа и эстетики наибольшее количество домовладельцев отдают предпочтение изолону. Его просто фиксируют на утепленной поверхности через боковой прорез, можно приклеить или скрепить скотчем. Дополнительным преимуществом материала является его самое высокое шумопоглощение среди всех теплоизоляционных материалов.

Рис.11 Утепление канализации в частном доме утеплителем

Решая, как утеплить канализацию в земле, исходят из климатических условий, удобства работы, стоимости материалов. Оптимальный выбор утеплителей для подземной канализации с большим разнообразием не слишком велик — это может быть электрический кабель или оболочка из твердых материалов, не пропускающих влагу — пенопласта или пенопласта. Часто для теплоизоляции используется комбинация нагревательного кабеля и изоляционной оболочки.

Укладка трубопровода ниже глубины промерзания

При самостоятельной прокладке дренажной системы можно попробовать заложить детали на глубину, которая будет на 10 сантиметров меньше уровня промерзания почвы. При таком расположении не требуется дополнительная теплоизоляция канализационных труб. Конечно, это считается идеальным вариантом, но используется редко.

Причины:

• Наличие большого объема работ, которые придется провести при подготовке траншеи к кладке, а также при рытье ямы под септик. Если не задействовано никакой специальной техники, создать такой объем своими руками крайне сложно.
• В центральной зоне глубина промерзания почвы — полтора метра. Получается, что трубы нужно будет прокладывать на глубину 1,6 м. Кроме того, трубопровод нужно прокладывать с уклоном, поэтому септик нужно прокладывать на глубине двух с половиной-трех метров. Использование такой облицовки водосточной системы нерационально.
• Когда канализационные трубы окажутся слишком глубокими, отремонтировать слив, особенно зимой, будет невозможно.

Оказывается, выбор варианта с углублением ниже уровня промерзания почвы можно выбирать только тогда, когда есть возможность привлечь для работы специальную технику.

Выбираем утеплитель

Утепление наружной канализационной трубы правильно подобранным теплоизоляционным материалом — залог надежности и экономии средств. Ассортимент в этом сегменте внутреннего рынка настолько велик, что порой бывает сложно определиться с выбором. Однако стоит услышать мнение экспертов. Они рекомендуют покупать только такие утеплители, которые не нуждаются в дополнительной гидроизоляции.

Пенопласт для канализационных труб типа «оболочка»

Полистирол. Этот материал состоит из спеченных гранул размером до 50 мкм. Оболочка из полистирола представляет собой вырезанный по диаметру полый цилиндр. Простота устройства теплоизоляции — одно из ее преимуществ. Сделать это самостоятельно сможет даже тот, кто не умеет утеплять канализационную трубу. Перед тем, как закладывать ракушку в грунт, достаточно разместить ее на отрезке трубопровода, а затем зафиксировать половинки скотчем или хомутами.

К другим преимуществам этого теплоизоляционного материала можно отнести:

• экологическая чистка;
• большая продолжительность;
• легкость разборки при необходимости ремонтных работ;
• бюджетный.

Экструдированный пенополистирол (пеноплекс). Эта пена также состоит из гранул. Для тех, кто ищет ответ на вопрос, как утеплить канализационную трубу в земле, лучшим выбором будет пеноплекс.

Утеплитель для труб различного диаметра из пенопласта «ракушка»

Это связано со многими факторами:

• Во-первых, этот материал выдерживает высокие механические нагрузки.
• Во-вторых, его можно использовать в условиях повышенной влажности.
• В-третьих, длительный — не менее 50 лет (!) — срок.

Кроме того, экструдированный пенополистирол отличается высокой жесткостью. Благодаря этому свойству его также используют для утепления отмостки, подвалов и фундаментов частного дома.

Минеральная вата технологическая. Этот материал делится на следующие виды:

• Стекловолокно. Стекло используется как сырье для его изготовления. Утепление канализационных труб стекловатой наиболее популярно благодаря невысокой стоимости, низкой теплопроводности и повышенной устойчивости к вибрационным нагрузкам.

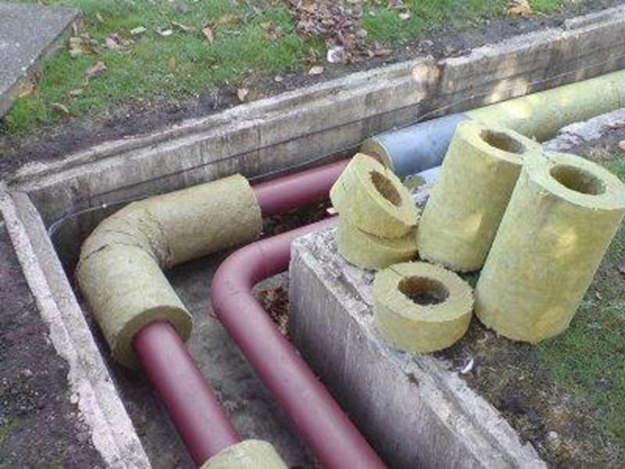

Изоляция труб из базальтовой ваты с внешней защитой фольгой

• Базальтовая вата. Утеплитель из базальтовой ваты более универсален по функциональности, чем стекловата или другие аналогичные изделия. Это связано с тем, что, опираясь на базальтовые волокна, современная промышленность может производить материалы с разными прочностными характеристиками. Это позволяет придать утеплителю другую форму без нарушения целостности его конструкции.

Базальтовая вата выпускается в виде цилиндров и рулонов. У многих наших соотечественников возникает резонный вопрос — как утеплить канализационные трубы с помощью этого материала с минимальными затратами.

Полезный совет! Специалисты рекомендуют отдавать предпочтение изделиям цилиндрической формы. Утепление канализационных труб недорогим ламинированным базальтовым утеплителем потребует финансовых затрат на дальнейшую гидроизоляцию труб.

Рулонная изоляционная шлаковая вата со слоем защитной внешней пленки

• Трахнул. Для изготовления этого материала используется доменный шлак, один из отходов процесса плавки чугуна в доменных печах. К недостаткам шлаковой ваты можно отнести ее способность быстро впитывать воду. По этой причине для изоляции подземных труб, в том числе канализационных, необходимо защитить их слоем гидроизоляции.

Фольгированный утеплитель. Этот материал стал очень популярным благодаря устойчивости к влаге и бактериям, повышенной прочности, простоте монтажа и долгому сроку службы — более 50 лет. Специальных знаний, как утеплить канализационную трубу на улице с помощью изоляционного листа, не требуется. Рулет просто нарезают на узкие полоски и спирально наматывают вокруг трубки. Крепление осуществляется с помощью пластиковых хомутов, изоленты или скотча.

Изолон рулонная износостойкая изоляционная пленка

HDPE — полиэтилен низкого давления. Трубы из этого материала изготавливаются из пластика. Кроме того, HDPE отличается низкой теплопроводностью. Благодаря сочетанию этих свойств сам материал может действовать как теплоизолятор для коммуникаций на дороге. И даже при образовании льда труба не ломается, а немного деформируется. С наступлением лета конструкция примет первоначальную форму.

Гофрированные трубы из полиэтилена низкого давления в качестве изоляции

Вспененный каучук в качестве утеплителя

Этот изоляционный материал изготавливается на основе натурального или комбинированного каучука. Отличается высокой пожаробезопасностью, эластичностью. Утепление труб этим материалом осуществляется приклеиванием. В результате взаимопроникновения поверхностей получается прочный шов.

Структура поролона закрытая, пористая. По этой причине он обладает большей гибкостью. На строительном рынке эта теплоизоляция выпускается в виде плит, цилиндров, рулонов

Теплоизоляция производится такими производителями, как итальянская компания K-FLEX, немецкие компании ARMAFLEX и KAYFLEX. Из-за дороговизны поролон для утепления канализационных труб применяется очень редко.

Пенополистирольный теплоизолятор для труб

Оболочки из пенопласта — популярный изолятор для изоляции канализационных труб. Два процента в его составе — мелкие, от 1 до 5 мм, гранулы полистирола, остальные 98% — воздух. После обработки материала пенообразователем гранулы приобретают легкость, эластичность, притягиваются друг к другу и слипаются.

Путем прессования с последующей обработкой паром при высокой температуре материалу придают желаемую форму.

На самом деле это простая пена, но в виде оболочки, рассчитанная на многократное использование. Разница между коэффициентом теплопроводности пенополистирольного утеплителя (0,03-0,05) и минеральной ваты невелика. Оболочка в виде полусфер достаточно эффективно справляется с задачей сохранения тепла.

Оболочка из пенопласта может состоять из 2-х или 3-х элементов. По бокам есть замки с приспособлением для крепления. Оболочка подбирается исходя из диаметра трубки и при ее износе ломается

Поскольку пенопласт не очень устойчив к механическим воздействиям, производители поставляют корпуса с внешним покрытием из алюминиевой фольги, стекловолокна и других материалов.

Высокие теплоизоляционные свойства обеспечивают тонкостенные микроэлементы, не пропускающие тепло. Срок службы изоляционной оболочки достаточно большой — около 50 лет.

Существует 2 вида этого материала: обычный и экструдированный пенополистирол. Характеристики у последнего выше, но и стоимость другая.

Несмотря на множество положительных качеств, пенополистирол имеет и недостатки. Он плохо переносит ультрафиолетовое излучение, поэтому при прокладке труб на открытых местах требуется дополнительная защита от солнца. Этот материал плотный, но хрупкий и при сгорании может вызвать отравление, потому что дым, который они выделяют, ядовит.

Монтажные работы настолько просты, что не требуют специальной квалификации. После надевания на канализационную трубу отрезков утеплителя их перекрывают, сдвигая по длине друг относительно друга на 200-300 мм. Во избежание появления мостиков холода элементы теплоизоляции соединяются между собой при помощи системы четверти или заглушки.

После соединения обе части сильно сжимаются. Контактные точки заклеены скотчем. Иногда стыки промазывают клеем, но тогда утеплитель теряет такое преимущество, как возможность повторного использования, потому что, когда вы его разбираете, вам придется его разрезать.

На оболочку, которая идет в комплекте, наносится защитное покрытие, или просто оборачивается полиэтиленовой пленкой, если ее нет.

Снаряды используются как на надземных проездах, так и при подземной прокладке автомобильных дорог. Эту изоляцию можно наносить на трубу с минимальным диаметром 1,7 см и максимальным диаметром 122 см. Уже диаметром 200 мм цилиндр состоит из 4-х элементов, а у крупных изделий может быть 8.

Траншеи с канализационными трубами сначала засыпают песком на высоту примерно 0,2 м, затем землей. В регионах с очень холодными зимами теплоизоляция в виде оболочки из пенополистирола дополняется изоляционным кабелем, проложенным под оболочкой.

Галерея изображений Фотографии Для теплоизоляции всех видов коммуникаций, в том числе канализационных, изготавливается экструдированный и неэкструдированный пенополистироловый каркас открытое покрытие или в тандеме с гидроизоляционной оболочкой.Для укладки в неотапливаемых помещениях и в траншеях используется оболочка из экструдированного пенополистирола. Отличается практически нулевой пористостью, потому что на самом деле не впитывает воду. Если есть малейшие сомнения в способности утеплителя впитывать воду, из-за чего он теряет свои изоляционные свойства, лучше использовать оболочку с внешней гидроизоляцией для изоляции труб Обычная оболочка из пенопласта Используется в оболочке из пенополистирола в подвале

Как и чем утеплить трубу канализации в земле?

Теплоизоляция канализационных труб осуществляется рулонами и жесткой изоляцией, в частности:

вата. Минеральная или базальтовая (110-125 руб. / Кв.м) или стекловата (70-75 руб. / Кв.м), которая продается в рулонах или в виде жестких цилиндров. Ватный утеплитель — отличное решение только в том случае, если он обеспечивает дополнительную защиту от влаги. Кстати, вата в баллончиках плотнее, но и дороже (от 15 руб. / Пог.м обыкновенная, от 70 руб. / Пог.м фольга);

пенополистирол (2560-3200 руб. / м.куб) или пенополистирол или пеноплекс (3500-5000 руб. / м.куб.). Эти материалы относятся к жесткой изоляции. Самый простой и дешевый способ утеплить канализационную систему пенопластом — это устроить вокруг трубы короб, а затем заполнить ее ватой или крошкой пенопласта (тертой, пенополистирольной крошкой).

Есть более прогрессивный материал на основе стирола для утепления канализации — это пенополиуретановая оболочка (в среднем 190 руб / пог.м при толщине 25 мм). Максимальная толщина оболочки ППУ — 100 мм.

Оболочка для труб из пенополистирола отличается жесткостью и разнообразием внутренних диаметров, за счет чего оболочка плотно и плотно обхватывает трубу, обеспечивая необходимый показатель герметичности. В связи с тем, что размерный ряд оболочек из пенополистирола достаточно большой, возможно выполнение двойного утепления со смещением. По заявлению производителей, канализация не замерзает даже при температуре наружного воздуха -30 ° C.

Пенополиэтилен для канализационных труб. Внутренний диаметр от 15 до 160 мм (фиксированная длина — 2 метра). Утеплитель для канализационных труб 110 мм. Из-за простоты монтажа и невысокой стоимости его установка целесообразна только в теплой климатической зоне.

Теплоизоляция канализационных труб пенополиэтиленом

пенофол (50-56 руб. / кв.м). Благодаря пленочному слою достигается эффект термоса.

пеноизол — напыляемый утеплитель. Его чаще всего используют для совместной утепления септика и канализационной трубы. Это позволяет гарантировать безупречную герметичность.

керамзит (60 руб. / мешок (0,4 м.куб)). Относится к массовой изоляции. Утепление канализационной системы керамзитом эффективно только в том случае, если траншея, в которой укладываются трубы, абсолютно сухая. Поэтому часто в пенопласт насыпают керамзит.

Было показано, что керамзит эффективен для изоляции канализационных труб, которые также отводят воду в септик и могут создавать заторы при таянии или замерзании в нем дождевой воды. Поэтому ливневые трубы тоже нуждаются в утеплении. Поскольку в этом случае защитить теплоизоляционные материалы от влаги сложно, идеальным утеплителем становится керамзит.

Короб теплозащитный для утепления канализации

Это прокладка дренажной линии по поверхности земли при условии, что прокладка труб в земле невозможна. В условиях вечной мерзлоты это очень проблематично и требует большой работы. Кроме того, движущийся грунт может повредить коммуникации, а в мерзлом слое земли могут возникнуть некоторые негативные факторы:

1. Канализационная система — это постоянный источник тепла с жидкостью при положительной температуре.
2. Не вся теплоизоляция способна предотвратить теплообмен коммуникаций с землей.
3. Это способствует оттаиванию почвы вокруг земли и образованию заболоченного участка.

Схема устройства теплоизоляционного бокса

В результате начинается проседание почвы, она становится влажной и тяжелой. Нагрузка на коллектор значительно увеличивается и высока вероятность повреждения трубы в швах.
В таких ситуациях сточные воды сбрасываются в ящики, деревянные и бетонные ящики. Эти конструкции защищают коммуникации от мороза, так как внутри коробок находится теплоизоляционный материал:

• полистирол;
• керамзит;
• все окончено;
• стекловолокно.

Пример устройства пеноизоляции

Также при укладке на улице не забывайте о технологическом откосе, но в этой ситуации не всегда можно оборудовать такой откос, поэтому на коллекторе устанавливается фекальный насос.
Этот вид утеплителя часто устанавливают в зонах вечной мерзлоты, при этом выкапывают котлован, в который устанавливают короб и прокладывают дренажную систему. Трубы оборачиваются теплоизоляционным материалом, сверху ящик закрывается крышкой и засыпается землей.

3. Утепление с помощью минеральной ваты

По стандартам материал относится к классу волокнистых и изготавливается из расплавленной породы и металлического шлака. Минеральная вата бывает трех основных видов:

• Стекловата — это минеральный изоляционный материал, который изготавливается из тех же материалов, что и стекло. Он получил большой спрос благодаря доступной стоимости и невысокой теплопроводности — 0,030… 0,052 Вт / м * К. Кроме того, вата демонстрирует хорошую стойкость к вибрационным нагрузкам, химическую стойкость. Плотность в сыпучем состоянии не более 130 кг / м3. Стекловата по своим свойствам отличается от других разновидностей. Он имеет толщину волокна 3-15 мкм, а его длина в 2-4 раза больше, чем у минеральной ваты (базальта). Утеплитель устойчив к температурам до 450 ° С. К недостаткам можно отнести хрупкость материала и его повышенную хрупкость. Кроме того, при работе с этим материалом необходимо надежно защищать руки, так как при контакте маленькие острые иглы легко проникают в перчатки и вызывают неприятное ощущение жжения и зуда. Считается более опасным вдыхать воздух, в котором парят частицы стекловаты. Они мгновенно вызывают длительное раздражение легких и очень медленно выводятся. То же верно и для органов зрения;
• Шлаковая вата — производится из шлаковых отходов, получаемых при выплавке чугуна. Обладает высокой рыхлостью и остаточной кислотностью. В связи с этим при использовании в условиях повышенной влажности на его поверхности образуются оксиды, которые негативно влияют на поверхность пластиковых или металлических труб. Толщина его волокон 4-12 мкм. Показатель теплопроводности значительно выше, чем у стекловаты — 0,46… 0,48 Вт / м * К, как и коэффициент водопоглощения. Кроме того, шлаковая вата имеет низкие экологические свойства. Утеплитель сохраняет свои свойства при нагревании до температуры не выше 300 ° С, но нестабилен при перепадах температуры. По этой причине продолжительность значительно сокращается;
• Каменная или базальтовая вата — состоит в основном из расплавленных габбро-базальтовых пород. Это негорючий материал, способный выдерживать рекордно высокие температуры без запуска процесса оплавления — до 870 ° C. Однако при воздействии температур, достигающих 600-700 ° C, он начинает распадаться и превращаться в пыль. Структура материала пористая, благодаря чему он обладает высокой тепло- и звукоизоляцией. Коэффициент теплопроводности довольно низкий — 0,035… 0,039 Вт / м * К. Это достигается за счет того, что воздух в порах материала находится в статическом состоянии. Показатель паропроницаемости составляет 0,25… 0,35 мг / м2 кВт * ч * Па. Показатели плотности минеральной ваты находятся в пределах от 30 до 200 кг / м3 и зависят от формы выпуска. Например, плиты из минеральной ваты способны выдерживать нагрузку в 700 кг / м2.

Стекловата и минеральная вата могут производиться с дополнительным защитным слоем из пленки, стекловолокна или крафт-бумаги. Минеральная вата не впитывает воду, но постоянное воздействие влаги может постепенно нарушить структуру утеплителя.

Утепление вытяжки для канализации (фоновый стояк)

Отдельно следует отметить необходимость утепления наружной канализации, которая предназначена как вентилируемый нижний стояк (слив) — канализационная труба, выведенная на крышу (или на поверхность земли септиком) и обеспечивающая вентиляцию трубопровода.

Нижний стояк предназначен для всасывания воздуха, поэтому при смыве унитаза давление в системе выравнивается. А в септике от жизнедеятельности бактерий образуются газы, которые также выводятся через нижнюю трубу.

Вентиляционная труба (фон) может замерзнуть (замерзнет конденсат и образуется ледяная пробка), поэтому ее необходимо изолировать. Для теплоизоляции подходит любой материал, надежно защищенный от влаги и разрушения ультрафиолетом. Например, на тубус можно надеть «чулок» Stenoflex. Часть трубы, которая находится над крышей, утепляется. А сверху на трубу нельзя ставить заглушку, она должна быть свободной, иначе в этом месте промерзнет.

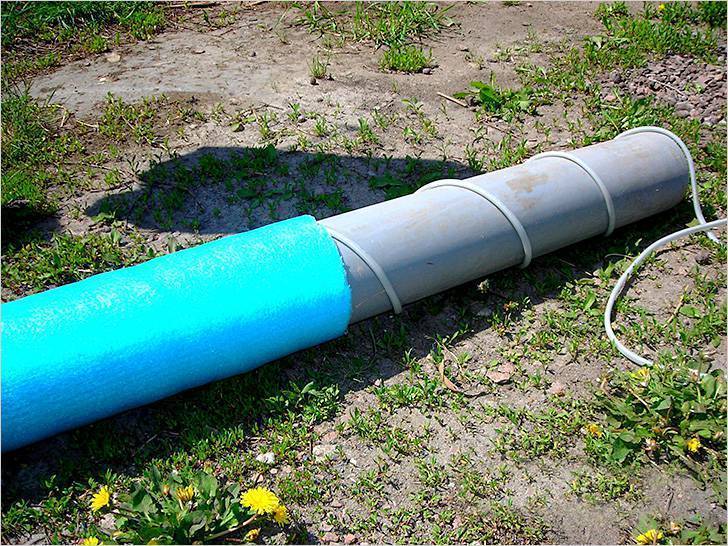

Обогрев внешней канализации с помощью кабеля

Решая, как утеплить трубы канализации в частном доме, многие выбирают нагревательный кабель. При установке его размещают вдоль или оборачивают вокруг трубопровода, если требуется сильный нагрев, распространенным вариантом является размещение нагревательного провода внутри линии. Использование электрического отопления имеет следующие особенности:

• Электрокабель стоит довольно дорого, стоимость погонного метра около 15 долларов.
• При электрическом обогреве можно разместить канализацию в земле не слишком глубоко, нормальная глубина ее нахождения составляет не более 0,5 метра, а ее можно уменьшить, применив мощный электрический кабель с малым шагом намотки.
• Нагревательный провод можно разместить в специально предназначенных для прокладки каналах труб или прикрепить своими руками к пластиковому трубопроводу с помощью липкой ленты из фольги.


Рис. 5 Изоляция канализационных труб греющим кабелем — схемы расположения

• Мощность нагрева кабеля можно регулировать или подключать в режиме, зависящем от температуры наружного воздуха. Если хозяева давно отсутствуют на даче, а трубы промерзли, их можно в любой момент разморозить.
• Электрический кабель часто прокладывают в пазу изоляции, сделанной для этого.

На рынке представлены электрические нагревательные кабели двух типов: резистивные и саморегулирующиеся. Последние позволяют экономить электроэнергию за счет изменения проводимости в зависимости от температуры поверхности трубки, увеличения теплоотдачи в холодных зонах — конечно, их стоимость выше, чем у обычных резистивных типов.

Нетрадиционные способы утепления наружной канализации

Также существуют нетрадиционные способы утепления наружной канализации.

Первый — это прокладка канализационных труб в полости другой трубы большего диаметра. А если соединить коммуникации с погребом, в щель между стенками труб будет поступать горячий воздух, что не даст канализации излишне остыть.

Второй способ заключается в создании высокого давления (3-5 атмосфер) жидкости внутри труб, что предотвращает их замерзание даже в условиях замерзания. Но для этого нужно убедиться, что трубы выдерживают нагрузку, а еще стоит купить насос и установить в трубу обратный клапан.

Материал для канализационного трубопровода объемом на 110 мм

Для утепления и звукоизоляции используется изоляция канализационной трубы 110 мм. Он также защищает трубы от конденсата и коррозии.

изготовлен из экологически чистого вспененного полиэтилена. Это сырье имеет замкнутую ячеистую структуру.

Эта теплоизоляция по всей длине снабжена технологической выемкой, облегчающей монтажные работы.

Ниже мы рассмотрим технические характеристики изоляционного материала для канализационной трубы 110 мм.

• Внутренний диаметр — 11,4 см.
• Высота стены — 0,9 см.
• Длина шланга 2 м.
• Максимальная рабочая температура +95 градусов.
• Не содержит опасного вещества CFC.
• По классу горючести относятся к группе G1.
• Высокая устойчивость к гипсу, цементу и вяжущим материалам.

Средняя цена такого обогревателя 180 руб.

Основные способы теплоизоляции

Вероятность замерзания особенно высока для труб, которые выходят только за пределы дома и проложены близко к поверхности земли. Этот момент также необходимо учитывать при проектировании всей системы.
Как уже было сказано, копать слишком глубоко (более 1 метра) будет проблематично. Также могут иметь влияние грунтовые воды. В таких случаях утепление канализационной трубы в частном доме придется производить более дорогими способами. Это следующее:

1. Изоляционная пенопластовая оболочка;

2. Использование нагревательных кабелей;

3. Различные варианты теплоизоляции;

4. Комбинированные методы.

Чтобы выбрать подходящий способ, необходимо учитывать климат и способ прокладки трассы.



Что касается климатической зоны. Можно с уверенностью сказать, что проводить утепление в земле на юге страны необязательно. Иногда трубопровод помещают в тонкий утеплитель. Однако из практики известно, что это пустая трата денег.

Напротив, в северных широтах эту процедуру нужно проводить в обязательном порядке. Это слой утеплителя не менее 10 см и конструкция защитного бокса.



Что касается способа укладки. В процессе прокладки трубопровода его естественным образом утепляют землей. Дополнительно можно использовать керамзит или что-то подобное.

может использоваться листовая или рулонная изоляция. Однако им нужна защита от внешних воздействий. Так, кирпичные ящики можно строить с обязательной гидроизоляцией, что является важной деталью, предотвращающей образование ледяных пробок.

Сравнительные характеристики теплоизоляционных материалов

Помимо перечисленного, современная промышленность выпускает и другие виды утеплителей для канализационных труб частного дома. Вы узнаете об их теплоизоляционных свойствах, изучив приведенную ниже таблицу.

Таблица характеристик различных теплоизоляционных материалов

В таблице буквами обозначены классы гигроскопичности и теплопроводности от наивысшего («А») до очень низкого («D»).

Утепление трубы канализации в грунте с помощью электрокабеля

По мнению специалистов, это наиболее эффективный способ предотвратить выход из строя наружной канализационной трубы для тех регионов, где температура на улице зимой часто опускается ниже -15˚С. Монтаж системы отопления достаточно простой — кабель закрепляется на трубе или проходит через нее. Он подключается к сети через автоматический выключатель и дифференциальное устройство.

Для достижения желаемого эффекта кабель можно уложить снаружи одной или несколькими прядями, спиральными или волнистыми. Электрический кабель закреплен алюминиевой лентой. Вся конструкция должна быть покрыта слоем теплоизоляции, особенно если она будет уложена в грунт.

Схема прокладки электрических кабелей для отопления канализационных труб

Полезный совет! Если внешняя канализационная труба пластиковая, а не металлическая, перед прокладкой кабеля накройте ее алюминиевой фольгой. Тогда тепло равномерно распределится по всей поверхности трубы.

Сегодня на рынке представлены нагревательные кабели двух типов: обычные (резистивные) и саморегулирующиеся. Хотя первый вариант дешевле, его эксплуатация связана с большими затратами энергии. Поэтому, даже зная, как утеплить канализационную систему в частном доме с помощью резистивного нагревательного кабеля, стоит задуматься, не станут ли предъявленные к оплате «легкие» счета тяжелым бременем для семейного бюджета.

Схема саморегулирующегося кабеля для труб отопления

В этом контексте саморегулирующийся кабель выгодно отличается значительно более низким уровнем потребления электроэнергии. Он нагревает только те участки трубопровода, температура которых упала ниже определенного минимального значения. После того, как этот параметр вернется в рабочий диапазон, определенный сегмент кабеля перестанет потреблять электроэнергию.

Устройство траншеи

Одним из наиболее широко используемых методов является изоляция канализационных труб в земле путем погружения ниже уровня промерзания почвы. Информация есть в геологических или метеорологических службах. Или от соседей по участку.

Этапы:

• Размечается место будущей траншеи (колья, ленты).
• Земляные работы выполняются самостоятельно или нанимается бригада специалистов.
• Обязательно соблюдайте угол наклона. Нарушение приведет к заторам в любое время года.
• Коллектор ставится на подушку из песка и гравия. Эта смесь образует слой наполнителя толщиной до 30-40 см.
• Выкопанная земля возвращается.

ВАЖНЫЙ! Ни при каких обстоятельствах нельзя трогать землю, есть риск повредить пластмассовое изделие.

Возможные варианты:

ВАРИАНТ 1. В траншее нанесите на коллектор пенопластовую изоляцию. Устройство основной линии выполняется в виде своеобразного перекрытия из легкого утеплителя.

ВАРИАНТ 2. Изолируйте трубы минеральной ватой.

ПРИМЕЧАНИЕ. Эти утеплители нуждаются в дополнительной гидроизоляции. При намокании значительная часть теплоизоляционных свойств теряется из-за хорошей теплоотдачи жидкости.

ВАРИАНТ 3. Утеплить канализационную трубу пенофолом. Последний представляет собой полимерную структуру с закрытыми ячейками, покрытую алюминиевой фольгой с одной или двух сторон.

Видеообзор:

Монтаж утеплителя канализационных коммуникаций в земле

Утеплитель укладывается, когда все трубы уже проложены и подключены к самой канализационной системе.

Кроме того, все трубы проходят с уклоном 1 сантиметр на погонный метр.

При установке утеплителя особое внимание следует обратить на то, чтобы не осталось оголенных участков, иначе вся процедура будет бесполезной. Кроме того, начало и конец трубы, стыки обрабатываются с особым вниманием

В таких местах для безопасности можно положить несколько слоев утеплителя

К тому же начало и конец трубы, стыки обрабатываются с особой тщательностью. В таких местах для безопасности можно положить несколько слоев утеплителя.

В остальном монтаж утеплителя очень прост и занимает мало времени.

Особенности монтажа

Выбрав необходимый утеплитель, сразу же ознакомьтесь с инструкцией к нему, так как каждый из них имеет свои особенности.

Если вы также проводите гидроизоляцию, следует сразу рассчитать количество необходимого материала.

На изгибах труб необходимо провести более тщательную изоляцию и гидроизоляцию, для этого подойдет любой из вышеперечисленных материалов. Благодаря удобной цилиндрической форме и пластичности они смогут повторить любую складку, не ломаясь.

также возможно утеплить канализационные трубы с помощью трубчатого греющего кабеля. Он хорошо поддерживает температуру трубы, не допуская ее замерзания.

Кабель может иметь самостоятельную изоляцию, но чаще всего его сверху оборачивают еще одним слоем какой-либо изоляции.

примерную схему изоляции нагревательного кабеля вы можете увидеть на рисунке ниже.

Этот кабель дает почти 100% гарантию того, что трубка не замерзнет ни при каких условиях.

Правила монтажа

Утепление выбранным материалом проводится перед засыпкой трубы землей, при этом все края труб и прокладки необходимо заделать герметиком, чтобы влага в трубах не испортила материал.

Если для утепления вы выбрали пенопластовые оболочки, их нужно просто надеть на трубу и дополнительно закрепить алюминиевой липкой лентой.

Если это минеральная вата или базальтовое волокно, их нужно укладывать фольгой наружу, как показано на фото ниже.

Укладка стекловаты с гидроизоляцией

При этом все стыки необходимо очень тщательно проклеить строительным скотчем, чтобы не было доступа влаги.

К тому же трубы утепляют только в сухую погоду, с них нужно удалять грязь и прочий мусор, чтобы ничего не мешало утеплителю плотно прилегать к трубе.
