Устройство водоотводных лотков для слива и установка в канализации

Установка пластиковых водоотводных лотков

• Желательно поддерживать линию ливневых каналов, начиная с точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или сепараторы песка, расположенные на нижней высоте рейки. Обрисовываем линию прокладки каналов от точки водоотвода с помощью кабеля.
• Дренажные каналы укладываются в траншею на нижележащий слой толщиной от 10 до 20 см (в зависимости от предполагаемых нагрузок в зоне укладки). Для фронтальной устойчивости канала заливается тяжелая бетонная плита марки В25.
• При установке низкопрофильных (неглубоких) желобов типа DN100 H60-100 с мощеным покрытием соседние плитки необходимо стыковать на бетонном основании.
• важно установить пластиковые дренажные поддоны, а также форточки и форточки с предварительно установленной решеткой или крышкой. Этот совет поможет избежать естественных изменений геометрии и формы «верхних» желобов».
• Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия. Следовательно, дренажная система будет работать с наименьшим коэффициентом потерь.
• При асфальтировании необходимо исключить столкновение асфальтоукладчика с ближайшим дренажным каналом в 15 сантиметров.
• При подключении поверхностного водоотвода к канализации через соответствующие водостоки (вертикальный или горизонтальный водоотвод) необходимо снять штатные заглушки с труб на стенках резервуара.
• Если вам необходимо соединить пластиковые водоотводные лотки под углом 90 градусов (Т-образное или П-образное соединение), можно использовать заводские формы на боковых стенках желобов или вырезать канал и решетку на стыке.
• Конструктивное соединение паза лотка (шип-паз) не требует дополнительной герметизации стыков.
• Заглушки устанавливаются с торцов канала (ввод-вывод)

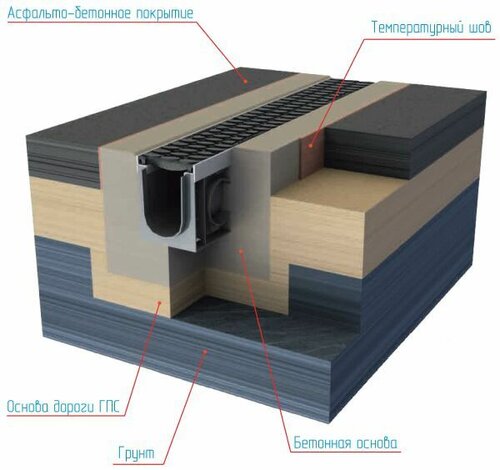

• При установке в бетонное покрытие необходимо предусмотреть компенсационные швы — параллельно водосточной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см друг от друга.
• Окончательное заполнение каналов бетоном рекомендуется проводить, подключив трубы к канализации и еще раз сверя схему разводки каналов по уровням.
• Для эффективной работы дренажных систем необходимо учитывать уклон поверхности до лотков не менее 0,02%.

Эти рекомендации касаются устройства водостоков в поверхностных водосточных системах.

Монтаж труб дождевой канализации

Перед укладкой труб рекомендуется произвести расчет. Для этого используется следующая упрощенная схема, основными показателями которой являются:

• количество удаляемых осадков;
• диаметр и уклон труб;
• глубина залегания в почве.

Чтобы система работала хорошо, рекомендуется правильно подбирать диаметр канализационных труб. Для расчета расхода системы используется следующая формула:

Q = q20 × F × Ψ, где:

• Q — количество осадков;
• Q20 — коэффициент интенсивности осадков. Рассчитывается в л / с на гектар;
• F — площадь земли;
• Ψ — коэффициент, учитывающий впитывающую способность покрытия.

Расчет по приведенной выше схеме проводится для участка с 1 водозаборником дождевой воды. Для точного расчета можно привлечь специалистов. Если производятся автоматические расчеты, расходные материалы приобретаются на складе.

Для прокладки и монтажа пластиковых водосточных труб вам потребуются следующие инструменты:

• штык-лопата;
• ножовка по металлу;
• файл;
• уровень.

Для размещения рассматриваемого растения не требуется глубокая установка в землю. Это потому, что он будет работать в теплые месяцы. В то же время он оснащен скрытой техникой. Схема предустановлена. По нему будут удаляться осадки. Самая распространенная схема — «елочка», состоящая из основного контура, соединяющего колодец дренажа с домом. Рекомендуется размещать первый элемент системы в самой низкой точке местности.

Затем по контуру крепятся другие ветки, ранее разбросанные по участку. Основной отвод атмосферных осадков должен происходить вблизи зданий (под крышей). Перед началом земляных работ очерчивают контур будущей дождевой воды. Для этого используется металлическая фурнитура. Ставится на все ответвления, соединяется проволокой.

Следующий этап — устройство траншей и котлована под колодец. При этом соблюдается угол наклона трубопровода, который направлен от дома к колодцу. Калибр должен быть в пределах 5-10 см или 7 см на 1 погонный метр длины системы.

На следующем этапе монтируется колодец. Для этого используются следующие материалы:

• железобетон — требует применения спецтехники при выполнении монтажных работ. Бетонные ямы тяжелые, руками их не поднять;
• кирпич — сложно возвести и заделать. На строительство ямы из кирпича уйдет несколько недель. Более того, такое сооружение считается самым дешевым в возведении;
• использование различных металлических емкостей — металлических бочек, сваренных между собой. Но этот проект недолговечен;
• использование готовых пластиковых емкостей — это современная яма для сбора, обладающая надежностью и долговечностью. Эта конструкция легко устанавливается 2-3 рабочими.

Следующий этап — прокладка трубопровода. Для этого рекомендуется засыпать траншеи песком. При этом сохраняется уклон. Затем проводится установка в траншеях канализационных труб. При выполнении этой работы не учитывается, с чего начать установку.

Важным моментом на этом этапе является нарезка труб для точного стыка. Последний процесс осуществляется с помощью специальной фурнитуры — муфт, колен, крестовин или тройников. Для желобов и в местах сбора осадков на земле монтируют специальные конусные коллекторы. При этом они снабжены решетками — это надежная преграда, предотвращающая попадание внутрь песка, листьев и прочего мусора.

На последнем этапе канализация засыпается землей. Для удаления скопившейся в емкости воды за пределы земли организуется ее принудительный или естественный дренаж.

При необходимости вы можете позаботиться об эстетическом аспекте оборудованной системы. Для этого выкапывается траншея, которая затем бетонируется в виде лотка в сторону естественного углубления или естественного водоема. Решить эту проблему можно, установив насос на крышку колодца. Кроме того, создается небольшой навес для защиты агрегата от атмосферных осадков. Одна труба опускается в колодец, а другая выводится из земли.

Дождевая вода считается неотъемлемой частью благоустройства дачи

Поэтому его возводят с особой тщательностью. Специалисты не советуют экономить на устройстве этой системы

В противном случае он быстро забьется. При этом рекомендуется отдавать предпочтение замкнутому контуру, который требует профилактического обслуживания раз в 5 лет.

Расчёт параметров системы

Для нормальной эксплуатации люки определяют:

• расход сточных вод;
• диаметр трубы;
• уклон трубопровода;
• глубина установки.

Расход сбрасываемой воды зависит от площади, с которой удаляется вода, и интенсивности осадков (согласно СНиП-2.04.03-85, таблица 4). Объем сбрасываемой воды рассчитывается по формулам для дождевой и талой воды, подробно с учетом поправочных коэффициентов, установленных в Разделе 3 «Методика расчета объемов организованного и неорганизованного стока», Калуга, 2011 г. (расчетный алгоритм в СНиП, но он посложнее).

В целом формула расчета выглядит так:

где это находится:

• Q — объем воды, который система должна удалить;
• q20 — интенсивность осадков;
• F — площадь поверхностей, с которых планируется отвод воды;
• — поправочный коэффициент, который зависит от материала покрытия участка, с которого собирается вода

Затраты на каждый вход дождевой воды при слиянии с другими потоками складываются, диаметры труб становятся больше. На практике для отдельных участков желоба загородного дома с участком берутся трубы Ø 100-150 мм, для магистральной трассы — Ø 200 мм.

Уклоны каналов, лотков и трубопроводов принимаются по СНиП-2.04.03-85, определяющим минимальные значения для:

• Ø 150 мм — 0,008 (8 мм на 1 погонный метр);
• Ø 200 мм — 0,007 (7 мм на 1 погонный метр).

Для одиночных лотков любого сечения минимальный уклон составляет 0,005 (5 мм на 1 погонный метр). Некоторые железобетонные изделия сразу имеют желаемый уклон, обозначенный стрелкой. На практике рекомендуется делать уклон больше минимального: 15-30 мм на 1 погонный метр м.

Глубина прокладки домашней канализации меньше дренажа, если на участке монтируются обе сети и в среднем 30 см.

Монтаж водоотводных лотков своими руками

Комплексная система водоотвода

Интегрированная дренажная система включает:

• водосточная система;
• поверхностный дренаж;
• внутренний водоотвод;
• система отвода грунтовых вод;
• канавы.

Другими словами, сложная дренажная система состоит из всех систем сбора воды. Такой вариант поможет избежать проблем, связанных с накоплением осадков. Устраняет образование луж, льда, застоя воды, сохраняет фундамент и т.д.

Классификация лотков поверхностного водоотведения

Классификация лотков основана на нескольких параметрах. И первым классом обычно является нагрузка, которую несут водосточные желоба. Это важный параметр, от которого зависит срок эксплуатации дренажной системы.

Здесь шесть групп:

1. A15. Не самая сильная модель. Поэтому лотки этого типа ставят вдоль пешеходных зон, вокруг частных домов, спортивных площадок, внутри скверов, вдоль велосипедных дорожек.
2. B125. Более мощная конструкция, которая устанавливается на дорогах с низкой проходимостью. Важно, чтобы по этим магистралям ездили только легковые автомобили, а не более тяжелые.
3. S250. Водостоки можно устанавливать на дорогах с умеренным движением. Также их устанавливают в автосервисах, автомойках.
4. D400. Предназначен для промышленных зон и автомагистралей, по которым движется техника разных классов. При этом интенсивность движения максимальная.
5. E600. Заводы, фабрики, склады, погрузочные терминалы.
6. F900. Аэропорты и аэропорты.

Классификация поверхностных водоотводных лотков по нагрузке

Второй параметр, по которому классифицируются лотки для поверхностного водоотвода, — это уклон. Понятно, что вода может двигаться по каналам под действием силы тяжести, если они расположены под определенным углом. Для поверхностного водоотвода уклон составляет 7-10 мм на метр длины дренажной линии.

Производители сегодня предлагают лотки двух типов:

• прямой;
• с уклоном внутрь.

Первый необходимо установить под нужным углом, что не всегда легко, особенно на участках с неровным грунтом. То есть каждый желоб монтируется с наклоном в сторону водостока.

Последние — это уже готовые изделия, внутри которых делается полость с уклоном. Эти лотки ставят на ровную поверхность.

Следует отметить, что угол наклона поверхностного водоотвода — важный инженерный показатель. Если он не будет соответствовать указанным выше параметрам, дренажная сеть просто не заработает. Вода в желобах застаивается, и грязь накапливается.

И третий параметр, по которому проводится классификация лотков поверхностного водоотвода, — это сырье.

Бетонные лотки для поверхностного водоотведения

Данная продукция изготавливается по ГОСТу № 32955-2014. В этом нормативном документе четко указано, что данный тип лотка комплектуется решеткой из серого чугуна марки СЧ-20. При этом видов дизайна здесь намного больше, чем в других модельных линейках.

Бетонные каналы могут быть:

• П или П-образный;
• рифленый;
• кольцевая;
• бордюры и прочее.

Их можно производить как на заводах по производству сборного железобетона, так и непосредственно на месте монтажа. Последние называют монолитными. Главное — использовать железобетон не ниже М300.

В этом случае необходимо учитывать другие характеристики смеси. Это означает:

• водонепроницаемость — не ниже W8;
• морозостойкость — не ниже F300.

С бетонным раствором сложно работать, но несложно в плане получения необходимого продукта, каким бы сложным он ни был по форме и размеру.

Данный ГОСТ строго не регламентирует размерные параметры изделий. Поэтому они широко представлены на рынке. Например:

• длина в пределах 400-4000 мм;
• высота от 200 мм и выше;
• ширина не определена.

Некоторые производители предлагают лотки разных размеров. И это не запрещено законом, ведь нестандартные решения иногда помогают улучшить конструкцию дренажных систем.

Бетонные каналы поверхностного дренажа

Полимерпесчаные лотки

В изделиях этого типа в качестве связующего используется полимер. Чаще всего это сложноэфирные смолы или полиэтилен высокого давления. То есть в состав раствора входит вяжущий полимерный материал и наполнитель — песок, каменная крошка и другие.

Технология изготовления поверхностных дренажных поддонов этого типа сложна и трудоемка, поэтому цена выше, чем на другие модели.

Правильный выбор типа полимера отражается на технических и эксплуатационных характеристиках желобов. Дело в самом исходном материале.

Есть два типа полимеров:

• насыщенный, в состав которого входит полиэтилен;
• ненасыщенные — к ним относятся эфирные смолы.

Разница в том, что у первого меньше межмолекулярных связей, чем у второго. Отсюда низкие адгезионные свойства. То есть сама адгезия к полиэтиленовому песку некачественная. Это приводит к расслоению бетона в процессе эксплуатации. Особенно быстро это происходит на концах лотков. Именно в этих областях они ломаются.

Поэтому при выборе лотков для дренажа пескобетонных поверхностей лучше приобретать те, в которых в качестве связующего использовались эфирные смолы.

Полиэтилен — это материал, не выдерживающий высоких температур. Обладает низкой термостойкостью. При температуре +60 ℃ начинает терять прочностные характеристики. Поэтому в южных регионах, где температура дорожного покрытия достигает +80 ℃, запрещается устанавливать такие лотки.

Кроме того, полимер подвергается термическому старению под воздействием ультрафиолетовых лучей солнца. С научной точки зрения этот процесс называется термоокислительной деструкцией. Под его действием материал разрушается. Многие производители, чтобы избежать всех этих проблем, увеличивают содержание песка в растворе. Это помогает, но уменьшается плотность смеси, а значит, ее прочность.

Поднос для песка из полимера

Полимербетонные лотки

Одна из разновидностей ЖБИ. Но вместо бетона здесь используется полимер, отсюда и название. В качестве связующего обычно используются эссенциальные смолы, но еще чаще — эпоксидные. Этот материал придает изделиям определенные качества и свойства. Вот некоторые из них:

• небольшой удельный вес;
• гладкая поверхность, повышающая водопроницаемость;
• нулевое водопоглощение;
• относится к классу нагрузки A15-C25.

Производители сегодня предлагают лотки из полимербетона для поверхностного водоотвода различных размеров:

• стандартная длина — 1 м, редко встречаются большие или меньшие размеры;
• ширина варьируется в пределах 138-248 мм;
• высота — 60-243 мм.

В зависимости от габаритных параметров вес желобов колеблется от 6,3 до 13,4 кг.

Характеристики сковороды этого типа сделали их популярными. Их преимущества:

1. Уменьшен вес лотков, что упрощает их установку. Не требуется тяжелого подъемного оборудования.
2. Высокая стойкость благодаря отсутствию минеральных примесей. Даже точечные нагрузки не могут разрушить каналы из полимербетона.
3. Служба намного реже. Причина — гладкая поверхность.
4. Легко переносит низкие температуры.
5. Большая инерция к агрессивным средам.
6. Срок службы — не менее 30 лет.

Водостоки из полимербетона для поверхностного водоотвода, а также бетонные, изготавливаются по ГОСТ 32955-2014. В документе указывается, какие полимеры и другие компоненты следует использовать в технологии.

Синтетические смолы используются:

• полиэстер;
• фуран-эпоксидная смола;
• метил;
• фурфурол ацетон.

Сами по себе смолы не могут выполнять вяжущую функцию. К ним добавляются отвердители:

• полиэтиленполиамин;
• бензолсульфоновая кислота;
• изопропилбензол и другие.

О наполнителях: щебень размером 8-20 мм и песок средней или крупной фракции.

Лоток полимербетонный с чугунной решеткой

Пластиковые лотки для поверхностного водоотведения

Нет ГОСТа, который бы определял технологию производства продукции этого типа. Поэтому производители используют технические условия (ТУ), которые разрабатывают самостоятельно с учетом собственных технических и технологических реалий производства. Этот документ также проходит все экземпляры, например, ГОСТ. То есть это закон производства.

Но есть ГОСТ, который определяет качество используемого сырья. Его номер 26996-86. То есть, если производитель использовал полимер, соответствующий данному нормативному документу, то конечный продукт будет качественным.

У пластиковых лотков для поверхностного водоотвода много преимуществ:

1. Низкая цена по сравнению с другими моделями.
2. Низкий удельный вес, что снижает стоимость и трудоемкость процесса установки.
3. Их легко обрабатывать. Например, пластиковый желоб можно легко обрезать до необходимой длины, чего нельзя сделать с другими аналогами.
4. В их конструкции присутствуют усиления, максимально увеличивающие прочность. И эта характеристика не уступает конкретным аналогам.
5. Срок действия — более 50 лет.
6. Выдерживает температуру от -40 до +95 ℃.
7. Не изменяют своих качеств и свойств под воздействием солнечных лучей и агрессивных сред.

Гладкая поверхность создает условия для максимальной водопроницаемости, что важно для поверхностных водоотводов. Один из недостатков — не максимальная прочность по сравнению с бетонными или металлическими швеллерами. Но в условиях эксплуатации на поверхностный дренаж вряд ли повлияют сильные нагрузки, которые могут повредить полимерное изделие.

Производители сегодня предлагают разные модели в зависимости от возможных нагрузок. Поэтому нужно правильно выбирать с учетом этого показателя.

Однако не рекомендуется устанавливать полимерные водоотводные лотки поверхностного типа на участках, где действуют высокие нагрузки. Например, в промышленной производственной зоне или аэропорту. А для домашнего использования это хороший вариант. Без проблем прослужит долгие годы.

Пластиковые лотки в системе поверхностного водоотвода

Стеклопластиковые лотки поверхностного водоотведения

Это разновидность полимерных изделий. В качестве сырья используется полипропилен, содержащий стекловолокно. Последний действует как армирующий каркас, отсюда повышенная прочность. Поэтому лотки этого типа можно использовать для поверхностных водоотводов, расположенных в районах с высокими нагрузками.

В этих моделях также присутствуют все достоинства пластика. По прочности они уступают бетонным, поэтому их стараются не устанавливать возле аэропортов и военных баз. Подносы этого типа относятся к классам A15-E600. Обычный пластик — для A15-C250.

Металлические лотки

Точнее нужно сказать, что в эту категорию входят лотки, которые устанавливаются внутри объектов, куда необходимо собирать отходы производства в связи с технологической необходимостью. Поэтому желоба изготавливаются из нержавеющей стали. Такая система поверхностного водоотвода называется линейной. Причем устанавливают его в помещениях с большой площадью.

Лотки из нержавеющей стали изготавливают из листов толщиной 1,5 или 2 мм, марки AISI 304. Если нагрузка на водоотводную систему не превышает 2 тонны, используйте первый вариант, если да, то второй.

На что нужно обратить внимание при выборе лотков этого типа:

• сечение по ширине изделия (А);
• ширина под решетку, она называется посадочной (В);
• монтажная ширина (C);
• глубина канала (H).

Параметры нержавеющих каналов

Эти желоба в основном используются на следующих промышленных предприятиях:

• переработка животных, рыбы, птицы;
• места их расправы;
• переработка молока;
• производство любых жидких напитков;
• производство кондитерских изделий;
• фармацевтические продукты;
• химические заводы;
• кухни для общепита;
• душевые и бассейны.

Длина лотков стандартная — 2 М. Но по желанию заказчика они изготавливаются большей длины.

Дренаж из нержавеющей стали

Производители сегодня предлагают системы поверхностного водоотвода так называемого щелевого типа. Его можно устанавливать не только в помещении, но и на улице. Особенности конструкции позволяют использовать такие водостоки без решетки.

Монтаж лотков из нержавеющей стали производится при помощи болтовых соединений с установкой уплотнительных прокладок. Если сборка произведена правильно, можно уравнять два параметра: нагрузку на лотки с нагрузкой на поверхность.

Преимущества воздуховодов из нержавеющей стали:

• большая продолжительность;
• отсутствие коррозии металла;
• антивандальная конструкция;
• легко чистится и гигиенично;
• эстетичный вид.


  Технология укладки

Так как же установить желоба?

Подносы ставятся на подготовленное основание. Он может быть бетонным или с подушкой из утрамбованного гравия и щебня. Первый тип фундамента предназначен для мягких грунтов, склонных к перемещению во время паводков, второй — для плотных грунтов с незначительной водопроницаемостью, например, глинистых.

Перед укладкой лотка на мягкий грунт в качестве субстрата используется георешетка, которая снизит подвижность почвы.

На георешетку укладывается слой щебня / гравия, утрамбованный песком, после чего устанавливается водостойкий поддон. Уклон лотка должен быть достаточным для естественного поступления воды в канализацию.

Установка водоотводных лотков: основные правила

Установка водоотводных лотков — очень ответственная операция. В конце концов, поверхностный дренаж находится в преждевременно сложной почве, которая включает как супеси, так и плодородные почвы. То есть на высокую опорную способность рассчитывать не приходится.

К тому же такая почва почти каждую зиму промерзает на 1-1,2 глубины. Следовательно, подъемная деформация также воздействует на опорную поверхность лотка, выталкивая продукт из земли.

Именно поэтому при установке водоотводных лотков нужно руководствоваться следующим сводом правил:

• Во-первых, лоток выбирается исходя из производительности, исходя из средней месячной нормы осадков, увеличенной на 25 процентов.
• Во-вторых, выбирайте лучшую конструкцию лотка и материал, из которого будет изготовлено изделие, исходя из положения лотка. Ведь бордюрный поддон не подходит для аэропорта (исходя из прочностных характеристик). В свою очередь, желоб аэропорта не будет адаптирован к внутренней системе ливневой канализации (по экономическим причинам).
• В-третьих, минимальный уклон одного погонного метра лотка составляет 10 миллиметров.
• В-четвертых, не экономьте на черновом полу — смонтируйте поддон для песчано-гравийной подсыпки не менее 10 см, а точнее — для щебеночной подсыпки 10 см. Эта «подушка» улучшит прочностные характеристики грунта и частично нейтрализует подъемную деформацию.
• В-пятых, решетки из нержавеющей стали проще в установке (они весят меньше, чем чугунный вариант). Кроме того, они прослужат дольше, чем их аналоги из серого или ковкого чугуна.
• В-шестых, в системе должна быть песколовка, единственная защита дренажной системы от захоронения.
• В-седьмых, решетку необходимо закрепить с помощью специального винтового стопорного механизма.

Во-первых, лоток выбирается исходя из производительности, исходя из средней месячной нормы осадков, увеличенной на 25 процентов.

Во-первых, лоток выбирается исходя из производительности, исходя из средней месячной нормы осадков, увеличенной на 25 процентов.

Процесс сборки дренажной системы на базе дренажных лотков реализуется следующим образом:

• Вдоль бордюра или в другом выбранном дизайнером месте отмечается осевая линия будущего водостока. Для этого достаточно использовать колышки и шпагат.
• Впоследствии запрашиваются данные метеорологических наблюдений и на основе этой информации определяется среднесуточный объем стоков, на основании которого выбирается диаметр разгрузки депрессии.
• Конструкция и внешние размеры водопровода определяются диаметром прохода.
• Исходя из этих размеров, увеличенных на 30-40 сантиметров, определяется объем выемки (размер траншеи). К тому же глубина траншеи будет на 10-15 сантиметров ниже высоты лотка. Ведь его край после установки должен быть минимум на 5 миллиметров ниже нулевого уровня.
• На следующем этапе выкапывается траншея, утилизируется выбранный грунт и формируется засыпка, с помощью которой очерчивается откос и укрепляется дно «котлована»
• Кроме того, в траншее укладываются дренажные лотки и песколовки. Кроме того, крайний сифон соединяется трубой DN100 с основной дренажной системой (глуб.
• Далее заливается бетон в щель между стеной траншеи и лотком, фиксируя водосточную систему в выбранном месте.

Данная водосточная система монтируется по центральным дорожкам на участке, расположенном между воротами и входом в дом. Кроме того, круглая водопроводная труба «наматывается» вокруг отмостки, что защищает землю от дождевых стоков. К тому же настенный водосток можно собрать из пластика, а уличный водосток «гнуть» только из бетонных блоков.

Характеристика основных размеров

При выборе типа душевого поддона учитываются следующие технологические характеристики.

Для пластика:

• плотность, кг / м3;
• водопоглощение за 24 часа,%;
• температура плавления;
• температура хрупкости;
• модуль гибки;
• твердость по Роквеллу.

Для бетона:

• класс прочности на сжатие;
• класс прочности на разрыв при изгибе;
• марка бетона по морозостойкости;
• водопоглощение бетона,%;
• степень гидроизоляции бетона

Также оговаривается допустимое смещение высоты стен соседних водоотводных лотков разного размера.

При изготовлении изделий они подвергаются следующим видам испытаний:

1. Лоток проверяет допустимые тестовые нагрузки (проверка проводится до появления трещин на изделии).
2. Допустимое время твердения (для бетонных лотков, в том числе с различными полимерными добавками).
3. Испытание на химическую и коррозионную стойкость.

Эти типы испытаний применимы как к промышленным лоткам, так и к продуктам, полученным непосредственно на строительных площадках.

Устройство водоотводного лотка

Дренажный канал представляет собой неразъемный П-образный канал, верхняя поверхность которого закрыта решеткой.

По европейской классификации различают четыре типа лотков:

1. Трата. Эта конструкция имеет форму прямого желоба, в который поступает вода по всей длине. Водостоки бывают двух типов: вариант I, не требующий фундамента и облицовки, и вариант М, который устанавливается на фундамент.
2. В форме коробки. Эти устройства представляют собой классические желоба П-образной формы, снабженные съемными верхними решетками, защищающими канал лотка от крупных предметов и предметов.
3. Слот. Эти элементы водоотвода представляют собой балки квадратного сечения с внутренним сквозным каналом по всей их длине. В верхней части имеется прорезь, через которую жидкость поступает в слив. Эти разрезы могут быть непрерывными или прерывистыми. Рифленые лотки часто аналогичны лоткам-коробкам.
4. Тормозить. Конструкция подносов бордюров очень похожа на конструкцию предыдущей версии, с одним отличием: полки бордюров имеют L-образный выступ на верхнем крае, который скрывает прорезь в корпусе. Эти лотки отлично подходят не только для установки под карнизами, но и у бордюров. Наиболее прочные конструкции используются при строительстве дренажных систем аэропортов, автомагистралей или стоянок для большегрузных автомобилей.

Все эти рекомендации актуальны при обустройстве наружной системы ливневой канализации. Схемы монтажа лотков водоотводных пластиковых

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением

Схема установки лотка у бордюра в зоне с неинтенсивным движением

Схема установки лотка у бордюра в зоне с интенсивным движением

Расчет системы ливневого водоотведения

Устройство ливневой канализации из лотков своими руками — дело относительно несложное, но для его реализации придется провести ряд расчетов. Эти расчеты позволят не только более точно спроектировать систему, но и сэкономить, закупив ровно то количество элементов, которое потребуется для наиболее эффективного водоотвода.

Для расчета ливневой канализации потребуются следующие данные:

• частота осадков в вашем районе и толщина снежного покрова. Последний параметр нужен для расчета отвода талой воды;
• среднее количество осадков в регионе. Этот показатель выражается в миллиметрах и соответствует толщине слоя выпавшей воды;
• дренажная зона. В случае линейной канализационной системы это будет общая площадь территории, с которой планируется отвод воды, а с одной точкой канализации — площадь кровли;
• расположение существующих подземных коммуникаций на участке;
• полная характеристика почв на территории.

выбрать и приобрести дренажный канал необходимого типа можно только в том случае, если все эти параметры будут учтены при проектировании системы, иначе канализационная сеть будет не максимально эффективной.

Пластиковый дренажный желоб с решеткой

Количество воды, которое система должна удалить, рассчитывается как произведение трех факторов: числового выражения интенсивности осадков, поверхности (с которой должна быть взята вода) и поправочного коэффициента. Данные об осадках можно получить на местной метеостанции. Последнее значение постоянно и зависит от типа покрытия местности:

• 0,4 — территория, засыпанная щебнем;
• 0,85 — бетонный или железобетонный пол;
• 0,95 — дорожки и площадки с твердым покрытием;
• 1 — крыши.

Глубина установки дренажных каналов зависит от размера изделия и предполагаемого типа установки. В этом случае необходимо учитывать наличие на территории водоотвода — поверх него всегда следует прокладывать канализацию. Средняя глубина установки слива обычно составляет 0,3 м для лотков диаметром не более 50 см и 0,7 м для лотков большего размера.

Система ливневой канализации на придомовой территории

Виды используемых лотков

Бетонные дренажные поддоны бывают нескольких видов:

Бетонные

Такие водостоки считаются самыми прочными в данной категории, они способны выдерживать внешние нагрузки в пределах 60-90 тонн. Их делают путем добавления бетона. Их используют для отвода дождевой воды после выпадения осадков в канализацию.

Полимербетонные

В них сочетаются качества бетонных и пластиковых водозаборов. Они сделаны из кварцевого песка и гранитной крошки с добавлением специальных полиэфирных и эпоксидных смол. В этом случае цемент заменяется полимерными составами, в результате чего конструкция устойчива к воздействию различных химических элементов.

Пластик, входящий в состав материала, делает конструкцию намного легче бетона. Для частного строительства используются водостоки с решетками и без, их масса на порядок меньше, чем у лотков железобетонных.

Полимерпесчаные

Желоба этого типа — самое современное технологическое решение среди водоотводных лотков, они обладают особой пластичностью и очень длительным сроком службы. Желоба изготовлены из полимерных хлопьев с добавлением специального мелкого песка. Они имеют не меньшую прочность, чем бетонные изделия, но имеют небольшой вес, что позволяет легко собирать их.

Общие требования

Дренажные поддоны, включенные в этот стандарт, используются:

• Как сток грунтовых вод с автомагистралей и перекрестков;
• Как элементы водостоков;
• При подключении водоотводов к водостокам и сеткам, регулирующим потоки поверхностных вод.

Эти лотки изготовлены из бетона и имеют ширину выравнивания не менее 1000 мм. Другие виды водоотводных лотков лучше подходят для одноквартирного дачного строительства, поэтому могут быть изготовлены из пластика или листа нержавеющей стали. В отдельных случаях допускается изготовление обычной конструкционной стали с защитным покрытием толщиной 120 мкм, полученным методом горячего цинкования.

Подносы по ГОСТ 32955-2014 также используются при благоустройстве садово-парковых территорий и мест общественного отдыха.

Выбор лотков с учётом эксплуатационных нагрузок

Для частных домов DIN 19580 определяет следующие классы нагрузки для дренажных каналов:

• Класс А — допустимая нагрузка до 15 кН. Материал лотков — полипропилен;
• Класс B — допустимая нагрузка до 125 кН. Материал лотков — полипропилен;
• Класс C — допустимая нагрузка до 250 кН. Материал лотка: полипропилен, полиамид, композитный цемент, цемент;
• Класс D — допустимая нагрузка до 400 кН. Материал лотков — бетон.
• Класс E — допустимая нагрузка до 600 кН. Материал лотка — бетон (с применением различных насадок: оцинкованная сталь, чугун).
• Класс F — допустимая нагрузка до 900кН. Материал лотка — бетон (с применением различных насадок: оцинкованная сталь, чугун).

Специфика установки ветрозащитных лотков зависит также от места установки: непосредственно под карнизом или на определенном расстоянии от него. В первом случае лотки короче, с максимальной производительностью защитной сетки.

Бетонные лотки для строительства теплотрасс

Основное назначение лотков — надежная защита трубопровода от коррозии, снижение теплопотерь и защита труб от грызунов. Я использую два типа лотков для канализации и отопления:

• ГОСТ Клп — лотки имеют съемные крышки;
• ГОСТ Клс — соединение швеллерным креплением.

Преимущество бетонных лотков перед кирпичными аналогами:

• экономия времени и сил при установке, благодаря простоте и целостности конструкции;
• значительное снижение затрат за счет уменьшения расходных материалов;
• значительное превосходство в несущей нагрузке;
• способность противостоять температурным перепадам и колебаниям почвы.
