Смотровой колодец для канализации: устройство и монтаж

Элементы смотровых колодцев

Для начала стоит отметить, что все типы таких колодцев, безусловно, имеют общие характеристики. В первую очередь, речь идет об устройстве колодца.
Следовательно, его неотъемлемыми элементами являются:

• Лоток.
• Нижний.
• Лука.
• Шея.
• Мой.

Сама смотровая яма представляет собой яму или камеру. Обычно строят шахту.
Но при соблюдении следующих условий камера рассчитана:

1. Входные и выходные патрубки различаются по диаметру.
2. Трубопровод резко меняет уклон.
3. Направление потока воды меняется.
4. Боковые ответвления трубки соединены в одну.
5. На прямых участках канализационной трубы также проектируется камера, а не колодец.

Трубопровод подключается непосредственно к приямку. Кроме того, высота желоба совпадает с диаметром впускной и выпускной трубы. А сам лоток представляет собой бетонный монолит, по сути, это то место, где соединяются трубы.
Дно смотровой ямы выполнено из бетона, который залит слоем щебня. Но горловина колодца всегда универсальна. Его размер 700 мм.

Бетонные и пластиковые смотровые колодцы: преимущества материалов

Завод капитального ремонта сегодня можно приобрести в готовом виде или построить самостоятельно, что сэкономит бюджет. Этот процесс строительства непростой, конструкция канализационной системы должна быть сертифицирована специальной службой.

Промышленные модели обычно изготавливают из прочного бетона, легкого пластика или композитных материалов. Выбирая модель колодца, обязательно нужно знать, сколько воды будет поступать в эту конструкцию.

Если вы решили построить колодец самостоятельно, также необходимо учитывать устойчивость выбранного вами материала к влаге и холоду. У каждого материала есть свои особенности, а также положительные качества или недостатки.

Бетон и его преимущества:

• Отличная надежность и долговечность;
• Водостойкость;
• Доступная цена;
• Самостоятельная установка в нужном месте.

Однако для устройства такой бетонной ямы потребуются подъемные устройства. Многие частные домовладельцы покупают пластиковые варианты хорошего капремонта. Такие конструкции обладают рядом положительных качеств: легкостью, простотой монтажа, хорошей герметичностью. Но при выборе данной модели в первую очередь необходимо обратить внимание на нагрузки при условии, что этот осмотр выдержит хорошо. Модели из кирпича очень похожи на колодцы из бетона — вы можете выбрать любой подходящий размер, но на их строительство уходит много времени.

Типы канализационных систем

Все смотровые камеры канализационной сети делятся на несколько типов. Самые распространенные из них — линейные. Они оборудованы на прямом участке, без уклонов и крутых поворотов. В проектную деятельность входит своевременный капитальный ремонт и ремонт. Расстояние между валами определяется исходя из диаметра трубы. Узловые конструкции устанавливаются на пересечении двух и более трубопроводов с одним выходом. Все входы в лоток должны быть повернуты равномерно.

Узловые колодцы, установленные на основных коллекторах, называются соединительными камерами. Поворотные валы устанавливаются в случае изменения направления на угол более 45 °. При отсутствии капитального ремонта скважины происходит резкое повышение давления жидкости. Следовательно, желоб в шахте имеет технологический радиус кривизны. Дифференциальные конструкции возводят в местах, где не совпадают уровни впускного и выпускного патрубков, а из-за условий ландшафта невозможно организовать уклон магистрали. Иногда разница между входной и выходной трубами может достигать 3 м, поэтому регулирование расхода гарантировано. Иногда рисунки состоят из нескольких этапов. Каждый из них снижает скорость массы до оптимального значения.

Следующий тип колодцев относится к фильтрационным колодцам. Их функция — очищать сточные воды. Системы фильтрации построены с соблюдением следующих условий:

• почва должна быть мягкой — песчаной или супесчаной;
• минимальное расстояние от водоносного горизонта до забоя колодца — 1 м;
• небольшой суточный объем стоков.

Полость фильтрации подходит для частных домов до 4 человек.

Контрольная скважина строится на пересечении множества трубопроводов из нескольких домов-одиночек. Поэтому аудит и проверка целостности объекта особенно важны. Также есть моечные камеры, расположенные в начале канализационной системы. Это связано с большим количеством твердых частиц, которые вызывают засоры. Дренажные смотровые колодцы строятся для отвода грунтовых вод, когда они находятся близко к поверхности. Отсутствие такой конструкции приводит к засорению коллектора осадком. Обычно они встречаются на прямых участках на расстоянии до 50 м или после поворота на автостраду.

Как сделать поворотный ревизионный колодец своими руками

Сделать поворотный колодец для частной канализации своими руками — не проблема, если вы планируете приобрести подготовленный к установке резервуар из легких материалов. Установить железобетонную конструкцию намного сложнее — для монтажа потребуются помощники и, желательно, техник.

Подготовка к монтажу

Оптимальные условия для монтажа: прокладка трубопровода в широкой траншее с удобным доступом к месту, где планируется поворот.

на открытой местности легче работать

Если установка должна производиться в ограниченном пространстве, сначала выкопайте полость вокруг секции трубы на изгибе, стыке или стыке нескольких ответвлений. Диаметр вырытой ямы должен превышать диаметр устанавливаемой конструкции на 30-40 см.

Взгляд на поворотный момент

Ниже уровня укладки труб выкапывается яма. Дно должно быть выровнено и забуферено. Под трубопровод в точке поворота устанавливается бетонная плита. На твердых породах достаточно засыпать щебнем и оборудовать песчаную подушку высотой до 15 см.

Перед установкой поворотного колодца проверяется правильность глубины: с учетом толщины дна нижний край канализационной трубы должен находиться на расстоянии 5-10 см от поверхности дна внутри резервуара.

Установка заводских пластиковых конструкций

Вращающиеся пластиковые и композитные колодцы можно устанавливать на песчано-бетонном основании. Перед установкой проверьте землю на предмет острых камней, которые могут повредить пластик. Все валуны удалены.

Установите контейнер на твердую и ровную поверхность

Трубки внутри контейнера должны опираться на прочное основание. Для крепления под нижний край канализационной трубы из конца в конец кладут гладкие твердые куски досок.

Если резервуар не оборудован патрубками, то отверстия для входа и выхода трубопровода вырезают ножовкой или электропилой, оставляя зазоры диаметром 1 — 1,5 см. После монтажа отверстия заделываются утеплителем: жидкими герметиками, минеральной ватой.

Поворотная установка без заводских соединений

Сборные полимерные колодцы устанавливают, начиная с крепления нижней части к трубопроводу.

Розетки устанавливаются по направлению потока. После установки днища возводятся стены.

Установка нижней части пластикового сборного бака

Емкости с заводской разводкой не требуют герметизации: достаточно проверить герметичность соединений.

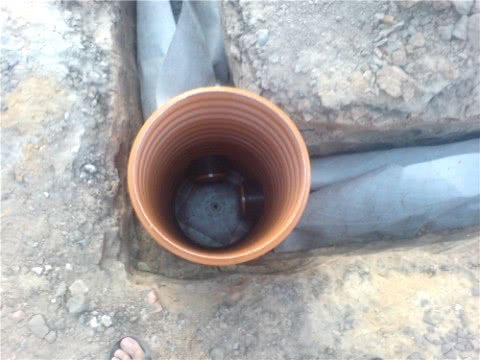

Кривая в полиэтилене

Монтаж колодца из бетона

Перед установкой первого кольца поворотного канализационного колодца необходимо сделать отметки для точек входа и выхода трубы, проделать перфоратором отверстия чуть большего диаметра. Пробивать бетон в узкую яму неудобно.

Выстрел из железобетонного кольца

Установите кольцо на плиту или площадку, залитую раствором. В твердых и сухих грунтах допускается установка на гравийное основание. Можно купить уже готовый колодец с глухим дном — для такой конструкции достаточно сделать подушку из песка.

Нижнее кольцо с подушкой Sandy

После монтажа производятся соединения труб, внутри кольца делители. Между основанием и нижним краем трубы от конца до конца ставят жесткие опоры.

Соединение элементов поворота

На участках с крутыми изгибами следует устанавливать тройник с внешней заглушкой по верхнему краю. Через отверстие можно будет очистить кривую в случае засорения.

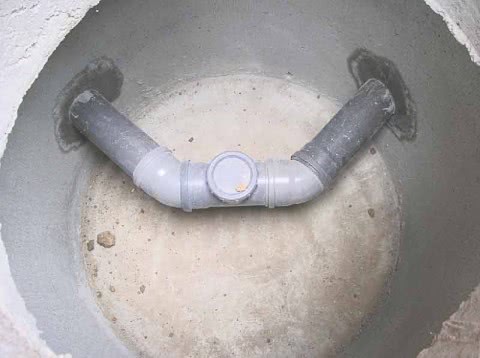

Тройник для контроля состояния и очистки шлангов

Отверстия в стенах заделывают раствором. Наружные стены шахты должны быть облицованы битумом или используется рулонный утеплитель — пленка, минеральная вата. Остатки листов пенополистирола можно использовать в качестве термозащиты. Бетонные кольца слабо устойчивы к промерзанию, поэтому утепление конструкции обязательно.

Запечатайте врезку

Группы колодцев

Канализационные колодцы можно разделить на несколько групп. Они определяют его дизайн и характеристики.
Все можно сделать плавно своими руками. Здесь вам предстоит сделать выбор самому
При строительстве частного дома приходится сталкиваться со множеством тонкостей и нюансов. Важный момент — строительство канализационного колодца.
Чтобы получить представление об этой системе, есть небольшое пояснение. Правильно установленная канализационная система прослужит долго и не будет проблемой, если ее своевременно очистить.
Есть несколько видов.

Накопительный колодец

Эта конструкция самая большая в этом ряду:

Схема устройства ямы для хранения

• В эту часть канализационной системы отправляются все отходы из дома.
• Размеры рассчитываются исходя из количества проживающих в доме людей и количества потребляемой воды. Он предназначен для разделения всего содержимого на более жидкие и более плотные фракции. В этом случае жидкая часть переходит в секцию фильтра, а плотная часть оседает на дне колодца.

Внимание: канализационная труба должна иметь оптимальный угол наклона. Для этого его устанавливают в самой нижней точке площадки. При его строительстве используются железобетонные кольца. Это очень важный момент, подумайте об этом.

Конечно, можно использовать аналог — пластиковый септик, который достаточно прост в установке, имеет меньший вес и может быть установлен без специальных навыков. Чтобы избежать неприятного запаха от протечек, необходимо поддерживать герметичность, а значит, необходимо устранить трещины и зазоры.

Фильтрующий отдел

Предназначен для удаления из жидкой массы воды, попадающей в почву:

• Объем этого отдела меньше накопительного. Обе скважины не требуют частой очистки, так как при фильтрации сточных вод через дно (естественная фильтрация) используется жидкая часть.
  Следовательно, это экономически выгодно, так как снижаются затраты на использование канализационной системы;
• Кольца (см. Кольца колодцев: типы и функциональные характеристики) фильтрующей части обычно также изготавливаются из железобетона. Однако отличие от накопительного — меньший диаметр колец и отсутствие дна.
  Функцию фильтрации выполняет крупнозернистый песок или щебень.

Смотровой колодец

Само название говорит о цели.
По нему можно определить необходимость уборки:

• Монтаж обычно выполняется с интервалом 15 метров;
• Особенность заключается в положении первой конструкции. Устанавливать его следует возле дома, но не менее чем в 3 и не более 12 метрах от него;
• Кроме того, в первой емкости установлен обратный клапан, препятствующий обратному перетоку стоков в случае засора. Если накопилось много мусора, через эти ямы производится очистка;
• необходимо регулярно следить за состоянием канализации, чтобы избежать засора, устранить который будет сложнее.

Подобные контрольные кольца могут быть изготовлены из железобетона и пластика. Что касается последних, то они нашли применение, установив их в земле и таким образом соединив другие части канализационной трубы.
Иногда трубы большего диаметра, адаптированные мастерами, отлично выполняют возложенные на них функции.

Поворотный колодец

Устанавливается при отсутствии прямой канализации в точках ответвления.

Установка вращающегося колодца

Внимание: угол ответвления не должен быть меньше 90 градусов, иначе будет рациональным использовать ответвление от трубы и избежать установки вращающегося колодца. Оптимальный угол входа трубы в этот элемент — 90-180 градусов.

Нравится:

• Его можно использовать для очистки участка трубы, но его прямое назначение по-прежнему — отводить ответвление к резервуару для хранения. Материалом для изготовления колец также может быть пластик, железобетон или использование готового варианта;
• Монтаж осуществляется в местах смены направления дорожки;
• Основное предназначение — смывание атмосферных осадков. Они образуются в результате небольшого движения сточных вод. Это совершенно верно в отношении частного сектора;
• Форма для изготовления может быть как круглой, так и прямоугольной. В последнее время все более популярными становятся полимеры.

Перепадный колодец

Если прямая канализационная труба с требуемым углом наклона невозможна, применяется водосточная конструкция:

Схема дифференциальной скважины

• он предназначен для неровной местности, а суть его заключается в том, что приточный патрубок расположен намного выше, чем выводной;
• Основной элемент — капля — служит связующим звеном между верхней частью (входным патрубком) и нижним ответвлением, расположенным под углом 45 градусов к вертикальному перепаду;
• Крепление к стене колодца осуществляется с помощью хомутов. Его можно использовать в качестве вращающегося и демонстрационного элемента, а также его можно чистить.
  Это связано с временным закрывающим тройником, прикрепленным к впускному отверстию.

Смотровые колодцы канализации: классификация и их назначение

Канализационный колодец предназначен для проверки и очистки трубопровода, а также дренажной системы. Обычно такая конструкция имеет круглое сечение, где лестница обязательна.

Материалом для его изготовления колодца может быть полимерный материал, железобетон, влагостойкий кирпич и щебень. Однако последний применяется редко, так как процесс строительства считается трудоемким.

Смотровые колодцы могут быть самыми разными, их назначение полностью зависит от выполняемых ими функций.

Классификация канализационных колодцев:

• Линейные конструкции. Они самые распространенные, как правило, устанавливаются на прямых участках трубопровода.
• Вращающиеся колодцы. Форма такой конструкции соответствует самому повороту.
• Пересекающиеся конструкции. Их устанавливают на разных уровнях, где подводятся и снимаются трубы.
• Стиральные принадлежности. Эта конструкция возводится в самом начале трубопровода, где образуется осадок, который необходимо смыть.
• Контрольные мины. Эта дренажная конструкция контролирует отток воды.
• Узловые колодцы. Такое сооружение строится на участке, где соединяются разные части (в основном 3 трубы) газопровода.

Для каждого участка трубопровода требуется канализационный колодец своего типа. Установив такой колодец на своей канализации, вы легко сможете осмотреть и отремонтировать общую систему трубопроводов.

Перепадной колодец канализации

Он бывает пяти видов:

• мои изгибы сделаны вверх и вниз;
• в виде стакана;
• с вертикальной створкой;
• многоступенчатый вариант;
• с угловым каналом.

Кирпичный канализационный колодец включает в себя:

1. Внизу, с одноуровневой автострадой.
2. Стены.
3. Откройте лоток.
4. Чердак.
5. Защитная дверь.
6. Также настенные кронштейны.

Для проведения работ и спуска обслуживающего персонала диаметр устройства должен быть более 1 метра.

Монтаж из бетонных колец

Подробнее об установке канализации из бетонных колец смотрите в этой статье.

Первоначально котлован выкапывается в соответствии с условиями выемки трубопровода. После завершения земляных работ укладывается подстилка, которая формируется из щебня крупной или средней фракции.

Толщина заполнения около 1500 мм. Этот элемент позволяет противостоять выходу из строя всей конструкции.

После проведения вышеуказанных мероприятий устанавливается слой гидроизоляции. Это может быть рулон или лист. На слой утеплителя накладывается опалубка лотка. Возможна установка готовой плиты.

Следующий этап — переход к строительству шахты. Бетонные колодцы собираются в нулевой колодец, где еще не установлены рабочие элементы.

Монтаж канализационного колодца: небольшой видеоотчет
Кольца укладываются на цементные стяжки. Люки устанавливаются в готовые ямы. После полной сборки конструкции котлован засыпается землей.

Требования к монтажу канализационных строений

Монтаж осуществляется в строгом соответствии со СНиП и регламентируется ГОСТом № 2080 90, в котором говорится, что нельзя допускать резких изгибов уплотнения системы. Соблюдение углов входных и выходных патрубков обязательно.

1. Рабочие элементы выполнены из мелкозернистого бетона с соблюдением рекомендуемых норм.
2. Резервуар должен быть оборудован арматурными стержнями для равномерного распределения нагрузки и состоять из арматурной проволоки.
3. Перед установкой необходимо подготовить схему работ и провести подготовительные работы, которые включают уборку участка, удаление растительности, в том числе деревьев.

Это далеко не полный перечень рекомендаций и условий работы, которые полностью отражены в соответствующих документах.

Смотровые строения канализации из пластика

Пластиковые изделия становятся все более популярными. Их отличает простота сборки и экологически чистые материалы, используемые при изготовлении конструкций. Важно, чтобы пластик был прочным рабочим материалом. Глубина пластикового канализационного колодца может быть разной. Поэтому подбор необходимого дизайна не вызовет у покупателя проблем. К тому же стоимость комплекса более привлекательная, чем у традиционного бетонного изделия.

Рассмотрим устройство

Набор дерева наблюдений включает в себя определенный набор рабочих элементов:

1. Арматурный каркас, который может быть квадратным или круглым. Внутри конструкции устанавливается лестница.
2. Низ конструкции — ровный нижний этаж. Может быть укомплектован канальными профилями.
3. Верхний этаж, где есть отверстие для люка.
4. Люк рабочий (защитный). Он может быть выполнен в виде круга или квадрата. На его внешней части нанесены знаки, говорящие о типе колодца.

Основной материал арматурного каркаса — железобетон. Каркас арматуры монтируется с помощью бетонных колец. Дно — круглая тарелка.

Дно канализационных колодцев можно залить бетоном, который подается в основание объекта опалубки.

В верхней части конструкции есть люк.

Благодаря современным технологиям устройство канализационных колодцев можно производить из других материалов. Сборка смотровой конструкции возможна не только из железобетона.

Основной рабочий и конкурирующий элемент железобетонных изделий — пластик. Отдельно следует сказать о люках, имеющих большое значение. Они могут быть:

1. Чугун.
2. Сталь.
3. Полимерный.

Конечно, стальные люки прочнее других элементов. Если объект наблюдения находится на шоссе или на дороге с интенсивным движением, то в этом месте укладывается металлический люк или чугунная решетка.

Виды ревизионных колодцев для канализации

Канализационные люки очень разные.
Итак, по назначению они делятся на следующие типы:

Линейные

Такие колодцы располагаются на участке, где трубопровод идет прямо, не имеет изгибов и уклонов. Здесь функция колодца — простой осмотр и необходимый ремонт труб. При этом визуализация канализационных колодцев по установленным правилам должна строиться на строго определенном расстоянии друг от друга. Это расстояние зависит от диаметра трубопровода (читайте: «Расстояние между канализационными колодцами — СНиП и правила монтажа»).
Так, например, при диаметре 500-600 мм расстояние смотровых колодцев друг от друга будет 75 м. При диаметре 1000-1400 мм расстояние будет 150 м. Однако расстояние между колодцы можно увеличить. Правда не более 10%.

Узловые

Когда две-три трубы соединяются в одну, в этом месте устанавливается специальный узловой колодец. В этом случае следует предусматривать только одну сливную трубу (читайте также: «Устройство разных типов канализационных колодцев»). А сами трубы крепятся к лотку с плавным закруглением. Чаще всего такие конструкции встречаются на крупных коллекторных сетях. Поэтому смотровые камеры здесь называются соединительными камерами.

Поворотные

Такие колодцы устанавливаются в двух корпусах. Сначала меняет направление канализационная труба. Во-вторых, трубка поворачивается на угол больше 45 градусов. Если на таких участках трубопровода не установить смотровые колодцы канализационной системы, в этих местах повысится гидравлическое давление. Назначение скважины — уравновесить это давление и сгладить угол поворота между впускной и выпускной трубами. Поэтому в колодце лоток имеет технологическую кривизну. Кстати, по словам специалистов, очень часто возникают засоры в местах прокладки трубопровода. Поэтому колодцы здесь — обычная необходимость. Читайте также: «Прокладка канализации под фундамент: как правильно сделать».

Перепадные

Такие отстойники устанавливаются для того, чтобы уменьшить расход по трубопроводу или, наоборот, увеличить, а также при необходимости отрегулировать расход по высоте. Обычно гравитационные колодцы размещаются в местах, где природный ландшафт не позволяет трубопроводу иметь правильный уклон. На помощь приходят водозаборные колодцы (подробнее: «Пересечение канализационных колодцев — важная необходимость»).
Стоит отметить, что они очень разные по конструкции, но при этом могут чем-то напоминать вращающиеся люки. Хотя их функции принципиально разные.
Таким образом, специалисты выделяют несколько основных условий, в которых капельные колодцы незаменимы:

• При необходимости уменьшить глубину входного патрубка.
• Скорость потока варьируется и не контролируется.
• Трубопровод прокладывается по подземным сооружениям и сооружениям.
• Между входной и выходной трубами большая разница в высоте, достигающая трех метров. Однако если такая разница составляет всего полметра, а диаметр трубопровода 600 мм, то можно обойтись без перепада.
• И, наконец, эта скважина завершает трубопровод с последующим выпуском воды в пласт.

примечательно, что конструкция капельных ям может быть разной. Например, такая скважина может быть многоступенчатой, в которой скорость воды уменьшается на каждой ступени. Или может быть колодец с трубчатой ​​каплей. Часто встречаются капельные колодцы в виде обычного ручья, представляющего собой простой канал с определенным уклоном.

Фильтрационные

Такие смотровые колодцы предназначены для очистки сточных вод. Но для их строительства требуется ряд важных условий. Почва должна быть мягкой, песчаной или песчаной. Причем грунтовые воды должны проходить на расстоянии не менее одного метра от дна колодца.

важно, чтобы такие колодцы были рассчитаны на очень небольшой суточный объем сточных вод. Обычно подходит для домов, где живут 3-4 человека, не более. Площадь основания колодца на песчанике обычно составляет 1 квадратный метр, а на супеси — 1,5 квадратных метра.

Накопительные

В основном речь идет о своеобразной помойке. Разница в том, что такие колодцы все же намного эффективнее и не загрязняют окружающую среду. К тому же при эксплуатации абсолютно отсутствует неприятный запах.

Контрольные

Контрольный колодец на канализацию всегда находится в месте соединения нескольких труб. А именно — там, где трубопроводы частных домов подключены к дорожной сети. Поэтому функция колодца этого типа — осматривать и проверять стыки труб.

Особенности колодцев канализации различных типов

Конструкция канализационного колодца бывает круглой, прямоугольной или многоугольной формы, состоит из:

1. С базы.
2. Лоток.
3. Рабочая комната.
4. И горловина, и люк.

В основе технического проекта — лоток из бетона марки 200 с использованием опалубки. Хотя, это не единственный вариант. Возможно изготовление из кирпича, железобетонных блоков или щебня.
